Что такое IES файл и чем его открыть?

Некоторые наши клиенты задаются вопросом: как перед покупкой светодиодного светильника узнать распределение его светового потока или чем открыть IES файлы? Эта задача легко решаема, но сначала поясним что вообще такое IES файл и какую информацию он в себе несёт.

IES — это файл с фотометрическими данными осветительного прибора, который необходим для грамотного расчета освещения или для 3D моделирования пространств. Формат разработан Светотехническим Обществом Северной Америки (Illuminating Engineering Society of North America, IESNA). Он поддерживается большинством профессиональных программ (DIALux, Relux, Lightscape, 3D Studio Max, CINEMA 4D, Unreal Engine 4 и др.), в которых используются искусственные средства освещения.

Фотометрические файлы помогают определить видимый свет источника и форму его КСС, произвести светотехнический расчет и подобрать самое оптимальное решение для конкретной задачи. А для разработчика это удобный способ оцифровки светового потока.

В файле содержится информация об интенсивности источника света (его яркость в точках сферической сетки). Также описывается геометрия излучения света осветительным прибором (КСС светильника).

Скачать IES файлы светильников на нашем сайте можно в правом информационном блоке на карточке товара. Кривые силы света (КСС) для каждого светильника TL снимаются лаборантами в испытательном центре с помощью гониофотометра. По результату исследования испытательный центр предоставляет IES файл.

Теперь, описав ключевые особенности IES файлов, мы с уверенностью можем рекомендовать просматривать их с помощью бесплатной программы IES Viewer.

IES Viewer позволит Вам легко и просто узнать форму светового потока каждого светильника, представленного на нашем сайте или где-либо ещё, и оценить получаемое в результате освещение перед покупкой.

Благодаря своей доступности пользователям любого уровня, IES Viewer удобно применять как штатную утилиту для просмотра IES файлов. Для этого достаточно установить на любой Windows компьютер программу IES Viewer, нажать на скачанный IES файл правой кнопкой мыши, далее выбрать пункт «Открыть с помощью» и в выпадающем окне нажать на кнопку «Выбрать другое приложение». В диалоговом окне выберите IES Viewer и отметьте пункт «Всегда использовать это приложение для открытия .ies файлов».

Именно в лёгкости и быстром предпросмотре диаграммы светового потока и мощности светильника заключаются основные преимущества программы. Но, к сожалению, разработчик Photometricviewer закрылся из-за отсутствия доната и спонсорства, и теперь программу на официальном сайте скачать нельзя. В этой ситуации мы можем помочь – IES Viewer доступен для скачивания прямо на нашем сайте.

IES Viewer доступен бесплатно для операционных систем Windows 7, 8 и 10. Для пользователей macOS X нам не удалось отыскать бесплатной программы для быстрого просмотра IES файлов, но не так давно в Mac App Store вышла вторая версия платной программы Lighting Source Manager 2.

Lighting Source Manager 2

Разработчик: Marcello BrocatoВерсия: 2.2Система: Apple macOS 10.10 и новееСсылка для скачивания: Скачать LSM 2 из Mac App Store

Как проводится светотехнический расчет лампы

Для получения информации по распределению сил света существует два способа проведения анализа работы осветительного прибора:

  1. Компьютерное моделирование с использованием специализированных программ.
  2. Практическое измерение светотехнических параметров в лабораторных условиях с использованием специального прибора, называемого «гониофотометр».

Естественно, что предпочтительнее использование второго метода для более точного определения технических параметров светильника, тем более, если проводятся испытания независимой лабораторией. Компании, работающие на безупречную собственную репутацию и комфортные условия сотрудничества с клиентом, обязательно укажут в ies-файле достоверные сведения о проведенных испытаниях, название независимой организации, дате проведения и номере технического протокола.

Компьютерное моделирование осуществляется с использованием ряда программ и не может гарантировать полную достоверность полученных данных без учета множества параметров, присущих проектируемому объекту.

Правила формирования файла фотометрических данных по формату IES

Ниже приведен полный текст перевода стандарта IESNA:LM-63-1995, разработанного Светотехническим обществом Северной Америки (IESNA). Материал изложен в виде основного раздела и четырех Приложений и не совпадает по структуре с оригиналом. Общие положения 1. Фотометрические данные ОП записываются в виде текстового файла в кодировке ASCII. Основные параметры и примеры их записи приведены в таблице 1. Дополнительные параметры содержатся в Приложениях 1 и 2. 2. В первой строке указывается формат файла IES по данному стандарту: IESNA:LM-63-1995. 3. Далее следуют необязательные (опциональные) параметры с ключевыми словами, значения и примеры записи которых приведены в таблице 1. Правила записи строк с ключевыми словами и дополнительные ключевые слова приведены в Приложении 1. 4. Далее следует обязательная строка, в которой, начиная с первой позиции, записывается выражение TILT=. Если световой поток используемой лампы не зависит от наклона ОП, то эта строка принимает вид: TILT=NONE. В противном случае используется запись TILT=INCLUDE или TILT=<имя файла>. Правила записи дополнительных строк или файла для этого случая приведены в Приложении 2. 5. Далее записываются обязательные строки, состоящие из группы параметров. Значения параметров одной группы можно записывать построчно, как в таблице 1, или все в одну строку, как в Приложении 4. Но каждую группу параметров, помеченную отдельной строкой в таблице 1, необходимо начинать с новой строки. 6. Последовательность строк и параметров в строке должна строго соответствовать таблице 1. 7. Длина всех строк после строки TILT= не должна превышать 132 символа. Если необходимая запись параметров превышает эту длину, осуществляется перенос на последующие строки. 8. Значения параметров в строке отделяются друг от друга разделителем: запятой, одним или несколькими пробелами или символом перевода головки принтера на новую строку. 9. Все числовые данные должны быть в формате REAL (числа с плавающей точкой) за исключением следующих параметров: — <ориентация лампы> (в случае TILT=INCLUDE); — <число пар углов наклона и множителей> (в случае TILT=INCLUDE); — <число ламп в светильнике>; — <число полярных углов>; — <число азимутальных углов>; — <тип фотометрии>; — <система единиц>, которые должны иметь формат INTEGER (целого числа). 10. В одном файле могут быть записаны данные нескольких ОП. В этом случае сразу после последней строки предыдущего ОП следует первая строка следующего ОП. 11. Примеры записи ies-файлов приведены в Приложении 4.

1. IESNA Recommended Standard File Format for Electronic Transfer of Photometric Data. IESNA LM-63-95. New York: Illuminating Engineering Society of North America, 1995. 2. The IESNA Lighting Handbook, 9-th Edition. IESNA, 2000. 3. Publication: CIE 34-1977. Road lighting lanterns and installation data: photometrics, classification and performance.

Таблица 1. Параметры и примеры записи строки в формате IES

Пояснения к таблице 1: 1. В случае использования в одном ОП ламп с разными световыми потоками, значение этого параметра должно соответствовать среднему значению светового потока, отнесенному к одной лампе. Таким образом, произведение параметров <число ламп в светильнике> и <световой поток лампы в лм> должно равняться суммарному световому потоку ламп в ОП. 2. Если значения сил света вводятся в абсолютных единицах, а не приведенных к потоку лампы 1000 лм, то значение параметра <световой поток лампы в лм> должно быть – 1 (минус единица). 3. Если значения сил света приведены к потоку лампы 1000 лм, то значение параметра <множитель> должно быть равно значению светового потока лампы, выраженного в килолюменах. 4. Для имитации точечного ОП каждый из параметров <ширина светильника>, <длина светильника> и <высота светильника> должен быть равен 0 (нулю). Для имитации ОП в виде светящего круга диаметром D параметр <ширина светильника> должен быть равен –D (минус D), а параметры <длина светильника> и <высота светильника> равны 0 (нулю). Другие возможности задания геометрии ОП приведены в Приложении 3.

  • Что делать если искрит розетка при втыкании



  • Розетки радиотрансляционные тип рпв 1 открытой установки



  • Корпус настенной розетки для установки 1 ой вставки типа keystone jack белый



  • Реле с розеткой 220в как настроить



  • Светильник устанавливается на опорную поверхность с помощью лиры

Влияние шага измерений на достоверность результата испытаний

Абсолютной точности при проведении испытаний светотехнического устройства добиться практически невозможно, всегда существует вероятность получения ошибочных расчетов

При осуществлении исследования особенное внимание необходимо обратить на подбор правильного шага измерений. Чем мельче период, тем более достоверный результат показывают измерения

Соответственно такое исследование стоит дороже. Обычно шаг при измерениях составляет не более двух с половиной градусов, только для сферических светильников шаг может быть увеличен до пяти градусов и при этом расчетные значения не потеряют достоверности.

Для проведения испытаний светильников, создающих узконаправленный световой поток малый шаг очень важен для определения максимума и угла, под которым необходимо устанавливать светотехнический прибор. В таких случаях применяют шаг не более чем в один градус.

Новости

Архив новостей

  • 11.10.2021

    Cеминар «Современные технологии освещения для выращивания агрокультур»

    Уважаемые коллеги, дорогие друзья!

    Лаборатория «Архилайт» и Медиагруппа «Электроника» приглашают Вас принять участие в семинаре «Современные технологии освещения для выращивания агрокультур», который пройдет 28 октября 2021 года в Москве в конгресс-центре «Измайлово».

  • 21.04.2021

    Всероссийская Светотехническая конференция: вне политики, вне конкуренции

    15 апреля 2021 г., в Москве прошла Всероссийская Светотехническая Конференция, организованная лабораторией «Архилайт» и медиагруппой «Электроника». В этот раз, отраслевое мероприятие включило в свою работу 4 секции, прошедшие параллельно в отдельных залах конгресс-центра «Вега» в Измайлово.

  • 03.03.2021

    Всероссийская светотехническая конференция -2021

    Уважаемые коллеги, дорогие друзья!

    Лаборатория «Архилайт» и Медиагруппа «Электроника» приглашают Вас принять участие в одном из самых ярких событий светотехнической отрасли этого года – во Всероссийской светотехнической конференции -2021, которая пройдет 15 апреля 2021 года в Москве.

Протокол измерений

Ввиду отмеченных фактов некорректного предоставления Протоколов измерений от «АРХИЛАЙТ» отдельными заказчиками:

1. Сканированные копии Протоколов измерений НЕ предоставляются.

2

Компания «АРХИЛАЙТ» настоятельно рекомендует рассмотрителям Протоколов обращать пристальное внимание на внешний вид документа (образцы приведены на сайте) а также на то, что КАЖДЫЙ лист Протокола (кроме приложенных свидетельств о поверке) имеет оригинальную печать «АРХИЛАЙТ», расположенную в правом нижнем углу листа. На титульном листе, где листы Протокола скрепляются скоросшивателем, имеется защитная наклейка с надписью «АРХИЛАЙТ», эмблемой компании (синим цветом) и адреса сайта -зелёным

Наклейна не должна быть нарушена. С декабря 2011г. печать также ставится на этой наклейке прямо на титульном листе. Печть НЕ ставится на приложенных в конце копиях свидетельств о поверке. В оригиналах протоколов печать компании «АРХИЛАЙТ» ВСЕГДА должна быть подлинной: не сканированной или копрованной, как и подписи выдавших Протокол. Все протоколы выполняются в цветном виде с высокой степенью разрешения печати. Протоколы, имеющие хотя бы одно несоответствие указанным условиям считаются недействительными. Следует отметить, что копии оригиналов протоколов без заверения (печати) «АРХИЛАЙТ» не являются Протоколом от «АРХИЛАЙТ», и могут обладать некорректной информацией.

Образец титульного листа Протокола, заверенного печатью до 01.10.2013г.:

Презентация

Скачать презентацию Архилайт6.2 MBСкачать презентацию Архилайт4.97 MBСкачать презентацию Архилайт5.77 MBСкачать презентацию Архилайт14.02 MB

Что такое IES источники света

IES — это файл с прописанной в нем схемой светораспределения: готовый источник света с настроенной формой луча, направлением, параметрами интенсивности и затухания. Вот как они выглядят и какими бывают:

По сути, этот файл является цифровым отражением реального источника света. Ключевое слово тут «реальный», ведь IES файлы создаются на базе расчетов профессиональной техники для фабрик, производящих светильники. IES, кстати, вполне возможно находить и свободно скачивать с их многочисленных сайтов. Реальный, физически правильный свет для реального светильника в нашем интерьере — что может быть лучше? Давайте разбираться, как это работает.

Следуйте этим простым шагам, чтобы открыть файлы IES

Установить необязательные продукты — File Magic (Solvusoft) | EULA | Privacy Policy | Terms | Uninstall

Шаг 1 : Дважды щелкните файл

Перед тем, как попробовать другие способы открыть файлы IES, начните с двойного щелчка по значку файла. Файл должен открываться автоматически. Если он не открывается или появляется сообщение об ошибке, перейдите к шагу 2.

Шаг 2 : Выберите правильную программу

Существует множество различных программ, которые вы можете использовать для открытия файлов IES. Если файл не открывается при двойном щелчке по нему, у вас может не быть одной из этих программ на вашем компьютере. Попробуйте установить наиболее распространенную программу, связанную с файлами IES, IESNA Photometric File Data. Если эта программа не работает, перейдите к шагу 3.

Шаг 3 : Рисунок Тип файла

Тип файла может дать вам представление о том, какие программы могут открыть файл IES. Файлы с расширением IES обычно являются Data Files. Если вы не знаете, какой тип файла, выполните следующие действия, чтобы найти его:

Использование Mac:
  1. Щелкните правой кнопкой мыши значок файла
  2. Нажмите «Дополнительная информация».
  3. Найдите тип файла, указанный в разделе «Вид»,

Как только вы узнаете тип файла, вы можете использовать эту информацию, ищите другие возможные программы, которые используют расширение файла IES или открывают Data Files. Если это все равно не поможет, перейдите к шагу 4.

Шаг 4: Проконсультируйтесь с разработчиком программного обеспечения

Наиболее распространенные программы, связанные с файлами IES, созданы разными разработчиками программного обеспечения. Эти разработчики могут помочь вам, если вам не удается открыть файл IES. Найдите свою программу в левом столбце таблицы ниже и обратитесь к разработчику, указанному в правой колонке.

Программного обеспечения разработчик
IESNA Photometric File Data Illuminating Engineering Society
Шаг 5: Загрузить универсальный просмотрщик файлов

Если вы завершили шаги с 1 по 4, и вы все еще не можете открыть файл IES, пришло время попробовать универсальный просмотрщик файлов, например File Magic (Download). Универсальный просмотрщик файлов — это программа, которую вы можете использовать для открытия сотен различных типов файлов (в зависимости от формата). Заметка: Если ваш файл IES не совместим с универсальным средством просмотра файлов, он будет открыт в двоичном формате.

Установить необязательные продукты — File Magic (Solvusoft) | EULA | Privacy Policy | Terms | Uninstall

Табл. 02. Возможные причины редактирования

Цели редактирования Параметры редактирования Возможная причина редактирования
Коррекция неверных исходных данных и исправление ошибок (не уточнялся характер данных, которые считались неверными) Исходные данные, описание, изменение данных производителя, наименование светильника, тип источника света, световой поток, мощность, геометрия и т.п Низкое качество оформления или ФФД или содержание неверных/неполных данных, а в некоторых случаях подгон результата. Поля файла в части описания либо не заполнены, либо устарели, либо приведены на иностранном языке, световые параметры не соответствуют реальным значениям.
Актуализация значений параметров источников света или светильника Тип источника, световой поток Низкая скорость обновления ФФД. Быстрое развитие новых, более эффективных источников света и устаревание данных.
Оптимизация под программное обеспечение, например: шапки файла, некоторых значений в таблице сил света Описание, ТСС Низкое качество оформления ФФД: разнится в части описания, некорректно заполняется таблица сил света, программы не распознают формат файла и т.д.
Соответствие результатам измерений (в условном помещении) Световой поток содержание неверных данных или подгон результата. Данные расчета не соответствуют результатам измерений
Создание базы световых приборов, масштабирование по параметрам линейки продукции с идентичной КСС, но с источниками света различной мощности или со светодиодами различных бинов, создание ФФД по световому аналогу Световой поток, мощность, геометрия Отсутствие ФФД конкретный на светильник, оптимизация расходов при создании базы светильников и/или актуализации параметров ИС или СП.
Моделирование светового прибора Световой поток, мощность, описание, ТСС, геометрия Удобное средство моделирования
Цель недостойная упоминания (был и такой ответ)

Таким образом, чаще всего изменяют количественные характеристики или описательную часть, КСС практически всегда остается неизменной, что подчеркивают многие эксперты.

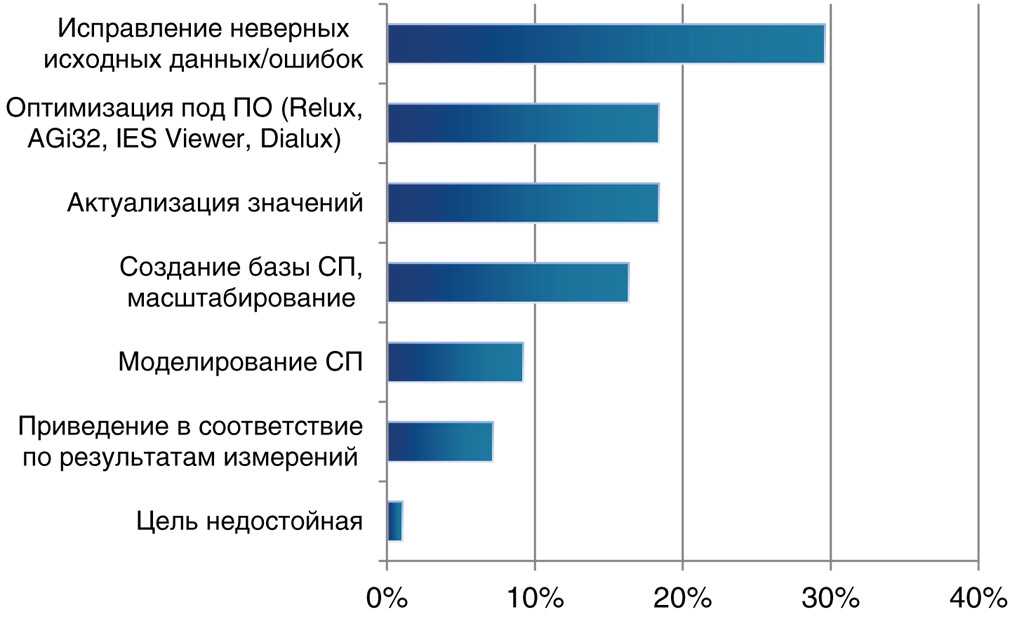

диагр. 11. Цели редактирования?

Оказалось, что 46% респондентов указали цель редактирования — некорректные данные или исправление ошибок, а также оптимизацию ФФД под программное обеспечение. К сожалению, это свидетельствует о достаточно низком качестве оформления существующих ФФД, а в каких-то случаях и о подгоне результатов расчета конечными пользователями.

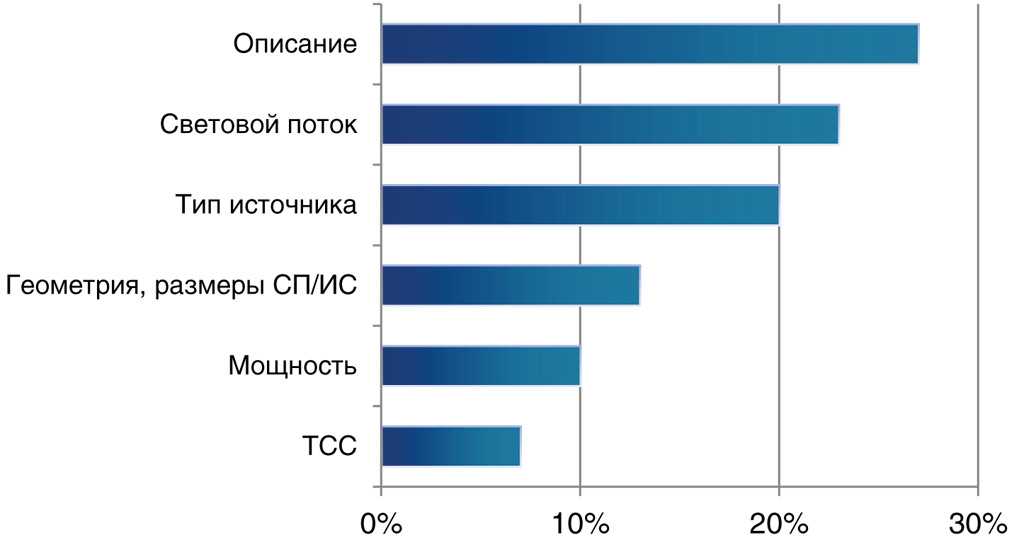

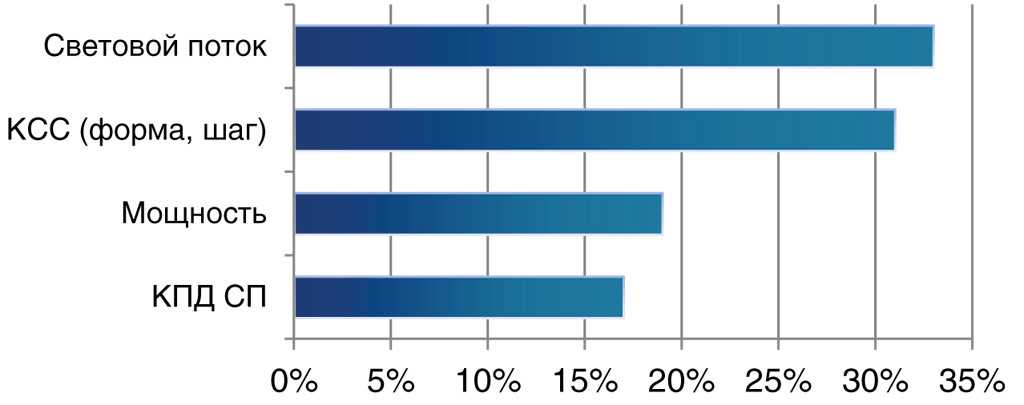

диагр. 12. Параметры редактирования?

Цель актуализация параметров (19%) можно объяснить достаточно низкой скоростью обновления ФФД ИС/СП по сравнению с развитием технологий. Производители предоставляют ФФД на некоторые светильники с неполной номенклатурой применяемых в них источников света, Пользователи сами обновляют эти данные, чтобы получить корректные данные при расчете осветительных установок.

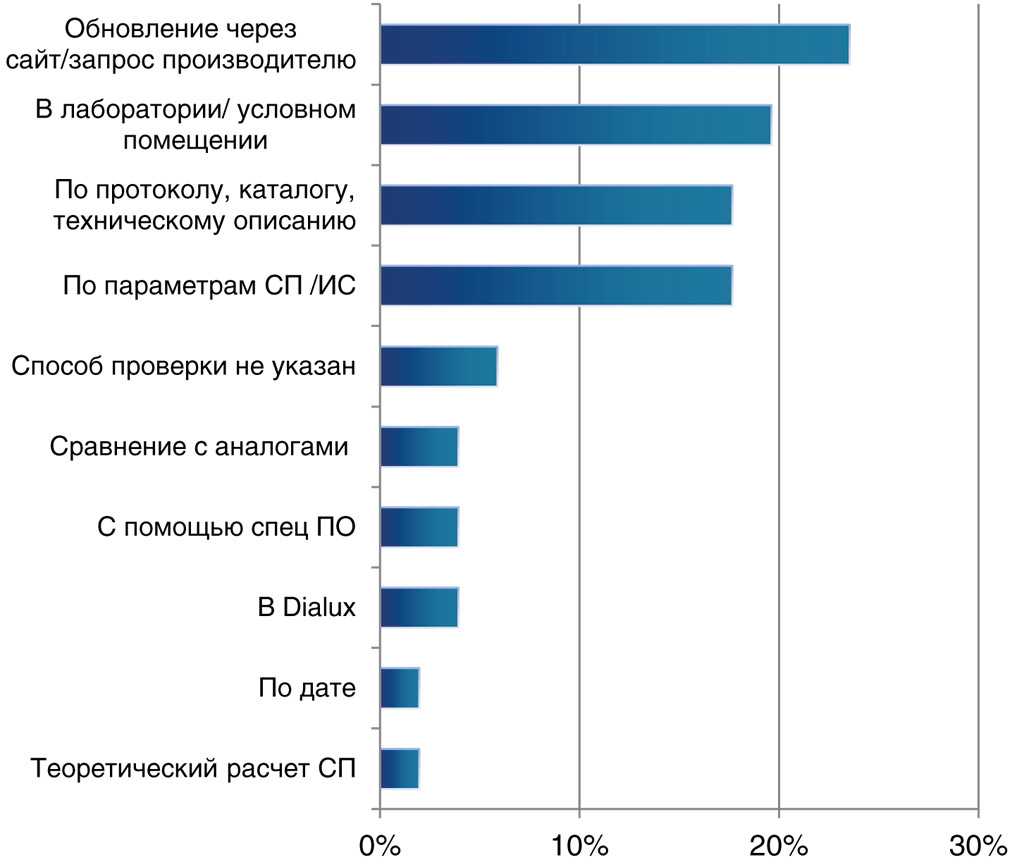

диагр. 13. Способы проверки актуальности

Редактирование с целью моделирования СП — это отличный и удобный инструмент для разработки и оценки будущего светильника, а также для сравнения эффективности светораспределения. И 16% пользователей ФФД активно пользуются этим инструментом.

диагр. 14. Показатели актуальности фотометрических файлов данных (в т.ч. ies файлы)

Также, одной из целей редактирования ФФД является создание базы световых приборов. В данном случае проводят масштабирование количественных параметров линейки продукции с идентичной КСС, но с источниками света различной мощности и световым потоком. И основная причина здесь — оптимизация расходов. Остановимся на ней более подробно.

Измерение одного СП обходится достаточно дорого. В анкете в связи с этим присутствовал вопрос о стоимости измерений, с тем чтобы получить мнение экспертов (представителей производителей) о желаемой стоимости измерений и формирования ФФД.

Представители проектного направления чаще затруднялись дать ответ на данный вопрос. Зато производители довольно четко аргументировали желаемую стоимость. Но не всегда ответ был определенным, например: указывали диапазон от 5 до 10 тыс. руб. или формулировка ответа не содержала цифровых значений, например, отмечалось: «дорого» или «дешево». Такие ответы оценить обычными статистическими методами невозможно (см. диаграмму 15).

диагр. 15. Желаемая стоимость получения ies файлов по регионам

Для обработки таких данных использовались методы нечеткой логики. Средние стоимости для различных регионов приведены в табл. 3.

Полный текст анкеты, который рассылали при опросе

Вопросы анкеты
ФИО заполнявшего
Должность
Компания
Местоположение (город)
Деятельность (отметить)
-проектирование ОУ
-производство светотехники
-продажа светотехники
-лаборатория
С какими файлами фотометрических данных(ФФД) вы работаете? (.ies, .ldt и т.д.)
Приходилось ли Вам редактировать ФФД?
Если да, то с какой целью?
Должен ли ФФД быть «закрытым», т.е. недоступным для редактирования?
Кто из перечисленных вариантов должен нести ответственность за достоверность ФФД (производитель, проектировщик, лаборатория)?
Проверяете ли актуальность ФФД перед использованием?
Если да, то каким образом?
Достаточно ли измерения параметров одного светильника для получения ФФД?
Какое програмное обеспечение используете для светотехнических расчетов? (Dialux, Relux, Light-in-Night и т.п.)
Сколько по Вашему мнению должно стоить измерение параметров световых приборов и формирование ФФД в аккредитованной лаборатории?
В какой лаборатории измеряете световые приборы (название, город)?

Репрезентативность проведенного опроса обеспечивается:

— Достаточно равномерным распределением специалистов, работающих в компаниях по различным светотехническим направлениям (см. диагр. 1):

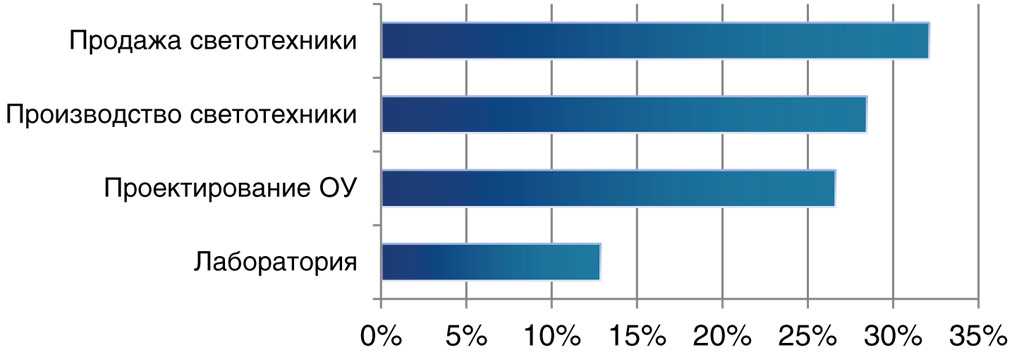

диагр. 01. По роду деятельности компаний

проектирование (29%), производство светотехники/компонентов (28%), продажа светотехники (33%).

Несколько выбивается представительства компаний-лабораторий или с наличием лабораторий (всего 10%), но это объясняется тем, что только лишь 30% опрошенных компаний имеют свои лаборатории (см. диагр. 2), что говорит об относительно слабом развитии этого направления в целом по сравнению с другими.

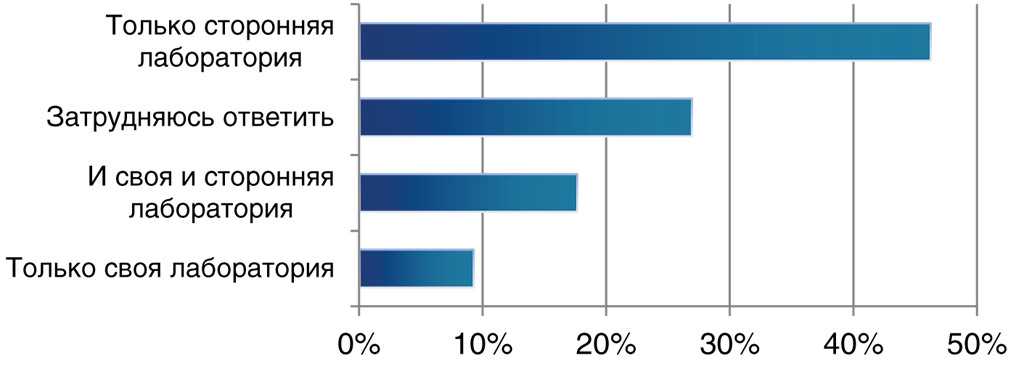

диагр. 02. Наличие лаборатории

— Широким территориальным покрытием (см. диагр. 3).

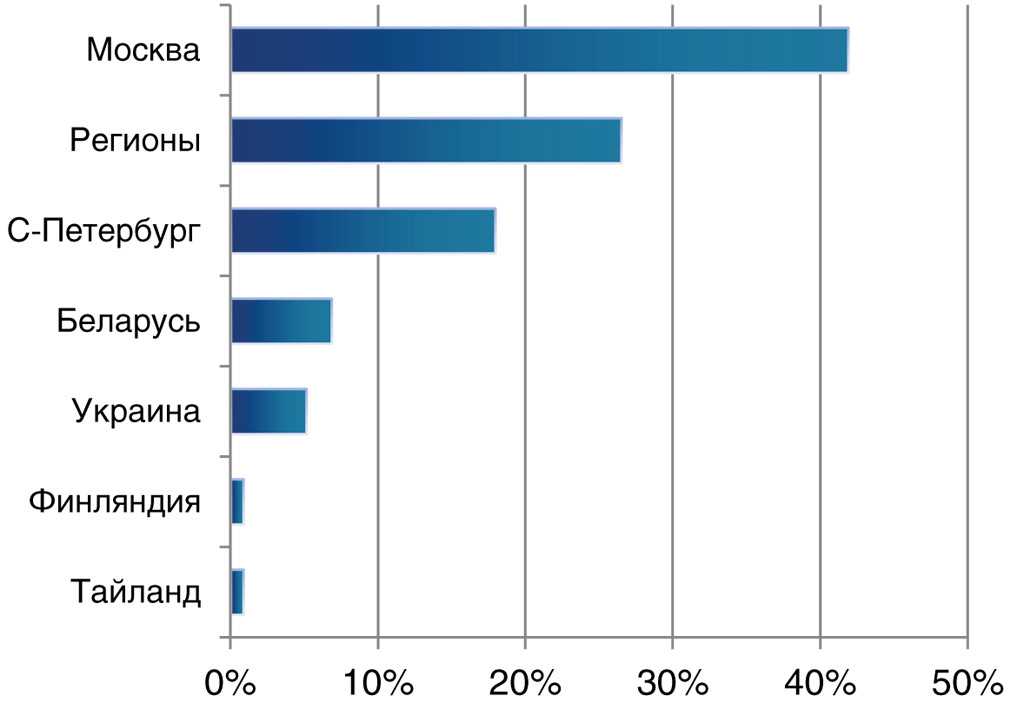

диагр. 03. Аудитория по территориальному признаку

— Большая часть аудитории — из Москвы и Московской области (42%) и Санкт-Петербурга (18%). Регионы России (26%) представлены городами: Александров, Барнаул, Воронеж, Владивосток, Ишня, Калуга, Казань, Курск, Магнитогорск, Набережные Челны, Новосибирск, Пермь, Тургенево, Рязань, Саранск, Сургут, Тольятти, Томск, Ульяновск и Ярославль. Помимо российских специалистов, в опросе приняли участие несколько представителей иностранных государств: Украины (5%), Республики Беларусь (7%), Таиланда (1%) и Финляндии (1%);
— Представительством экспертов различных специальностей, связанных со светотехникой.

На диаграмме 4 видно, что почти половина экспертов занимают руководящие должности, треть — технические специалисты, менеджеры и представители маркетинга, представители науки и другие составляют около 20%.

диагр. 04. По должностям специалистов

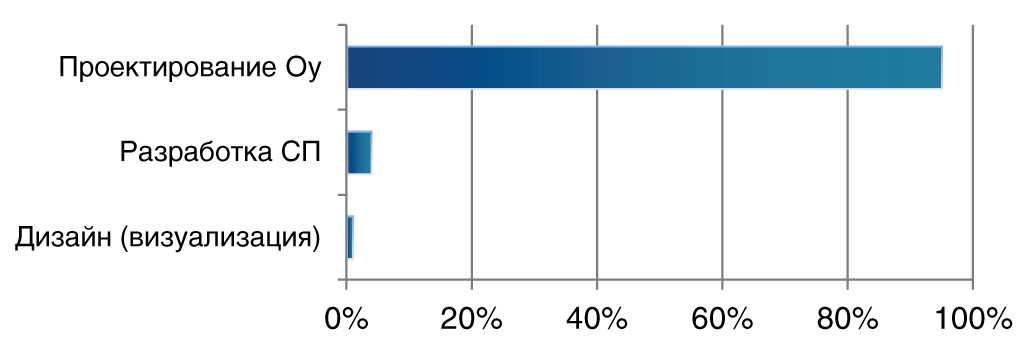

ОЦЕНКА ПОПУЛЯРНОСТИ ФФД

В международной практике наиболее распространенными форматами файлов фотометрических данных являются форматы IESNA и ELUMDATE.Считается, что в России .ies является самым популярным форматом. Данное мнение подтвердилось в опросе. В табл. 1 приведены данные по числу работающих с форматами исходя из общего числа опрошенных, на диаграмме 5 приведено распределение ответов, с какими файлами работают специалисты. Основное предпочтение — ies файлы.

Как открыть, редактировать и конвертировать файлы IES

Файл с расширением IES представляет собой фотометрический файл IES, обозначающий Illuminating Engineering Society . Это простые текстовые файлы, которые содержат данные о свете для архитектурных программ, которые могут имитировать свет.

Производители освещения могут публиковать файлы IES, чтобы описать, как их конструкции влияют на различные структуры. Программа, использующая файл IES, может интерпретировать его, чтобы понять, как отображать правильные схемы освещения на таких вещах, как дороги и здания.

Как открыть файл IES

Файлы IES можно открывать с помощью Photometric Toolbox от светоанализаторов, программного обеспечения Autodesk для архитектуры и Revit, RenderZone от AutoDesSys, программного обеспечения AcuityBrands для визуального освещения и LTI Optics Photopia.

Файл IES также можно бесплатно открыть с помощью IES Viewer, а также онлайн с помощью визуального фотометрического инструмента AcuityBrands.

Простой текстовый редактор, такой как «Блокнот в Windows» или один из нашего списка «Лучшие редакторы свободного текста», также может открывать файлы IES, потому что файлы представлены в виде простого текста. Это не позволит вам увидеть какое-либо визуальное представление данных, только текстовое содержимое.

Файлы ISE имеют одинаковые буквы с расширением .IES. Однако файлы ISE являются либо файлами проекта InstallShield Express, либо файлами проекта Xilinx ISE; они открываются с помощью InstallShield и ISE Design Suite соответственно. Расширение файла EIP тоже выглядит аналогично, но вместо этого это файлы изображений, созданные Capture One.

Если вы обнаружите, что приложение на вашем компьютере пытается открыть файл IES, но это неправильное приложение, или если вы предпочитаете, чтобы другая установленная программа открывала файлы IES, измените программу по умолчанию в Windows.

Как конвертировать файл IES

Файл IES можно преобразовать в файл EULUMDAT (.LDT) с помощью этого онлайн-конвертера. Вы также можете сделать обратное и конвертировать LDT в IES. Инструменты Eulumdat должны делать то же самое, но они работают с вашего рабочего стола, а не через веб-браузер.

PhotoView не является бесплатным, но может конвертировать файлы IES в форматы, такие как LDT, CIE и LTL.

Упомянутый выше бесплатный IES Viewer может сохранить файл в BMP.

Хотя это, вероятно, не принесет никакой пользы, вы можете конвертировать файл IES в другой текстовый формат с помощью программы Notepad ++, упомянутой выше.

Бесплатная программа DIALux может открывать файлы ULD, которые представляют собой файлы Unified Luminaire Data – формат, аналогичный IES. Возможно, вы сможете импортировать файл IES в эту программу, а затем сохранить его как файл ULD.

Больше информации о IES

Формат файла IES назван так из-за Светотехнического общества. Это общество, которое объединяет экспертов по свету (например, дизайнеров по свету, консультантов, инженеров, специалистов по продажам, архитекторов, исследователей, производителей осветительного оборудования и т. Д.) Для улучшения условий освещения в реальном мире.

Именно IES в конечном итоге повлиял на создание различных стандартов для некоторых приложений освещения, таких как используемые в медицинских учреждениях, спортивных помещениях, офисах и т. Д. Даже Национальный институт стандартов и технологий ссылается на публикации IES, когда речь заходит об оптических устройствах. Радиационные калибровки.

Изданный IES, Руководство по освещению: 10-е издание является авторитетным справочником по светотехнике.

защита ффд (в т.ч. ies файлы) от редактирования

Вопрос защиты («закрытости») ФФД от редактирования тесно связан с вопросом ответственности за предоставляемые данные.

На диаграмме 16 представлено распределение ответственности по результатам опроса за данные в ФФД.

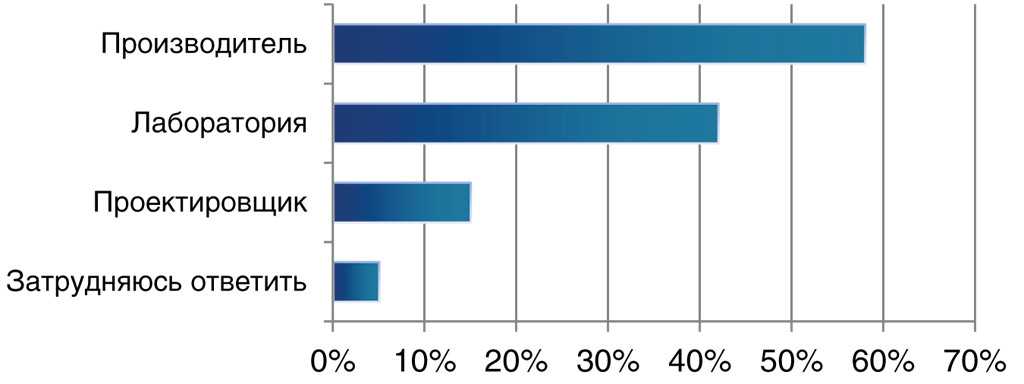

диагр. 16. Кто должен нести ответственность за достоверность ФФД?

В большинстве случаев ответственным за ФФД считают производителя – 49% из всех ответов. По логике ответов: он производит товар, является «собственником» файлов, он в праве сам выбирать лабораторию, которой доверит измерение составление файла.

За ответственность лаборатории (производственной или сертификационной) высказалось 35% респондентов. Здесь основной аргумент: лаборатория — «первоисточник» ФФД, в ней его формируют, она несет ответственность за информацию.

Ответственность проектировщика-специалиста, который может влиять на данные и может их корректировать по своему усмотрению — признали лишь 12% опрошенных.

Теперь посмотрим, как распределились ответы за и против «закрытость» файла: мнения разделились практически поровну (см. диаграммы 17, 18 и 19).

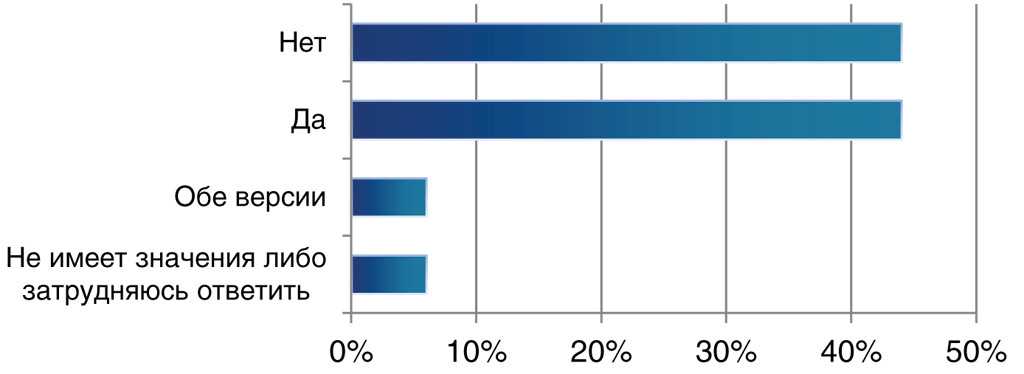

диагр. 17. Должен ли ФФД быть “закрытым” и недоступным для редактирования?

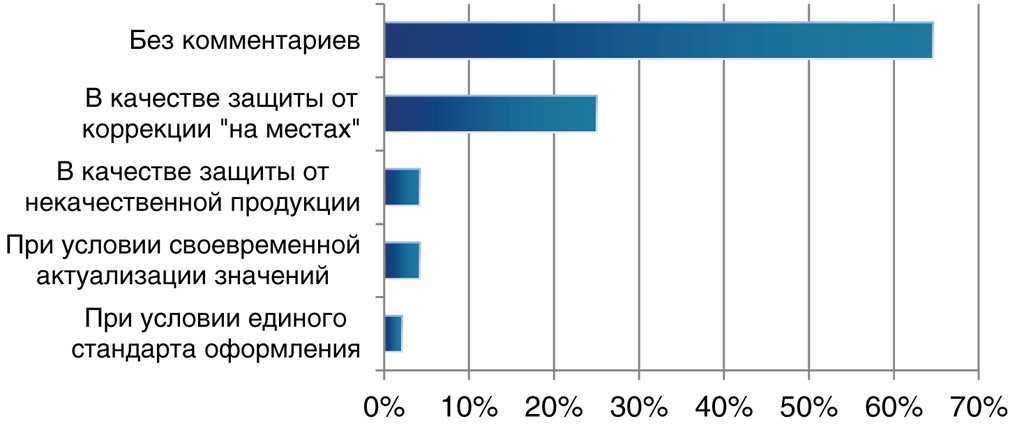

диагр. 18. За закрытость от редактирования ФФД

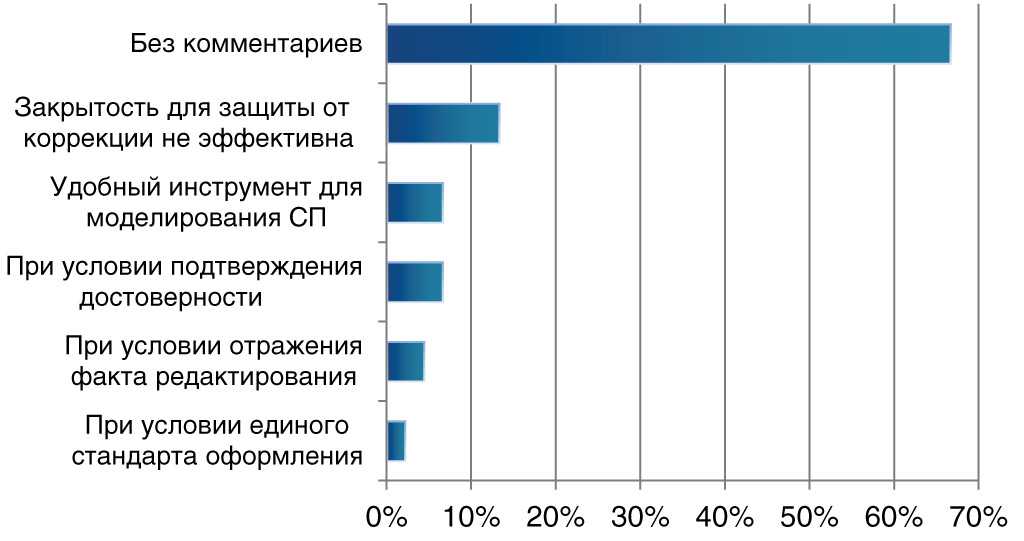

диагр. 19. За доступность редактирования ФФД

Вернемся к вопросу ответственности. Интересно, что большинство закрепляет ответственность за производителем. При этом некоторая часть одновременно говорит о необходимости наличия доступа к редактированию у конечного пользователя. Тогда получается, что производитель должен отвечать за то, что проектировщик вносит изменения в ФФД, что в корне не правильно.

Ответственность надо делить на зоны: за достоверность и наличие информации должен отвечать производитель, за достоверность измерений — лаборатория, причем не важно, чья (собственная производителя или сторонняя), за результаты расчетов — проектировщик

Структура ies-файла для светильника

Только название «ies-файл» звучит загадочно и непонятно для непрофессионала, на само деле это простое описание светильника и его технических характеристик, записанное в текстовом формате, для удобства его использования при компьютерном светотехническом расчете.

Обычная компоновка ies-файла предполагает размещение информации о светильнике в следующем порядке, построчно:

Обозначение формата файла по стандарту ies, принятому в международном сообществе.

Сведения о измерениях.

Информация о производителе.

Наименование осветительного прибора.

Запись об элементе, применяемом в качестве источника света.

Запись о мощностных характеристиках и типовом назначении светильника.

Информация, описывающая при помощи ключевых понятий зависимость светового луча светодиодного светильника от угла наклона по отношению к горизонтальной поверхности.

Запись группы характеристик, содержащая информацию о количестве осветительных элементов, азимутальных и полярных углах, световом излучении и общей мощности лампы.

Запись о параметрах установки углов, при которых проводились испытания осветительного прибора, направленные на точное установление сил света и шаге измерения.

Собственно, сами значения сил света.

Позиции под номерами со второго по шестой не являются обязательными к заполнению, размещение такой информации оставлено на усмотрение производителя светового устройства. Можно отметить, что добросовестный изготовитель световой техники обязательно заполнять эти поля и не будет скрывать информацию от предполагаемого покупателя. Частное размещение достоверной информации свидетельствует о точности предоставленных данных и проведении испытательных работ.

IES сборник

вот еще иэски, спасибо FastShark Ссылка может временно неработать, у народ.ру какие то проблемы, незнаю насколько это все, я ничего сейчас вообще скачать с него не могу весь вечер. Ждем пока заработает значит. ссыка рабочая.

Я вот на рапиду залил этот сборник.

Rakoni Судя по картинке можно догадаться что это рисунок света, испускаемый источником света. как пользоваться инфы полно в интрнете. google в помощ

Вот наткнулась на сайт где куча красивых иесок, правда у них превьюшек нет

download-а там нажать в выпадающем меню ies files

Кстати, не очень правильно подбирать ИЕС-ки «по красоте». Это против самой идеологии ИЕС! Ведь их придумали, чтобы можно было ТОЧНО вопроизвести рисунок света от КОНКРЕТНОГО светильника (не тратя ресурсы на просчёт каустики)! И у многих производителей эти файлы к их светильникам и лежат. А если пользоваться генератором, то только, чтобы «срисовать» пятно по фотке

ПРАВИЛА

Таблица 4. Значения параметров , и для задания условной геометрии ОП
Геометрическая форма ОП Значения параметра
ширинасветильника длинасветильника высотасветильника
Точечный источник
Параллелепипед шириной W, длиной L и высотой H W L H
Круг диаметром D –D
Сфера диаметром D –D –D
Вертикальный цилиндр диаметром D и высотой H –D H
Горизонтальный цилиндр длиной L и диаметром D, расположенный:
по оси X L –D
по оси Y L –D
Эллиптический диск высотой H и осями L и W расположенными соответственно:
по осям X и Y –W L H
по осям Y и X W –L H
Эллипсоид с расположением оси H по оси Z, а осей L и W соответственно:
по осям X и Y –W L –H
по осям Y и X W –L –H

ВЫВОДЫ

1. Популярность ФФД и расчетных программ тесно связаны, поэтому введение нового формата ФФД затруднительно и нет гарантии, что новый стандарт будет поддержан разработчиками программ и производителями светильников (вспомним формат .cie) Поэтому целесообразно использовать популярные форматы, при этом производителям хорошо бы договориться о едином стиле заполнения ФФД. Повышение культуры заполнения (правдивость и полнота данных), а также своевременное обновление приведут к снижению случаев редактирования. У большинства пользователей просто отпадет такая необходимость.
2. Снижение стоимости измерений и/или увеличение числа собственных лабораторий у производителей, приведет к увеличению количества реально измеренных ФФД и скорости их обновления. При этом степень вмешательства пользователей с целью актуализации параметров, также существенно снизится.
3. Защита файла от редактирования только путем закрытия доступа пользователей к этим данным видится малоэффективной по причине того, что специалист всегда найдет способы обойти такую меру защиты при необходимости.

Несмотря на то, что данная мера способна снизить процент вмешательств, считаем, что снижение редактирования возможно только при проведении комплекса вышеуказанных мер. Существование двух альтернативных вариантов — это хорошее решение, с одной стороны позволяющее проверить достоверность данных, имея «закрытую» версию, с другой стороны оставляет возможность использовать «открытую», например, с целью моделирования СП.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Зов электронных книг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
