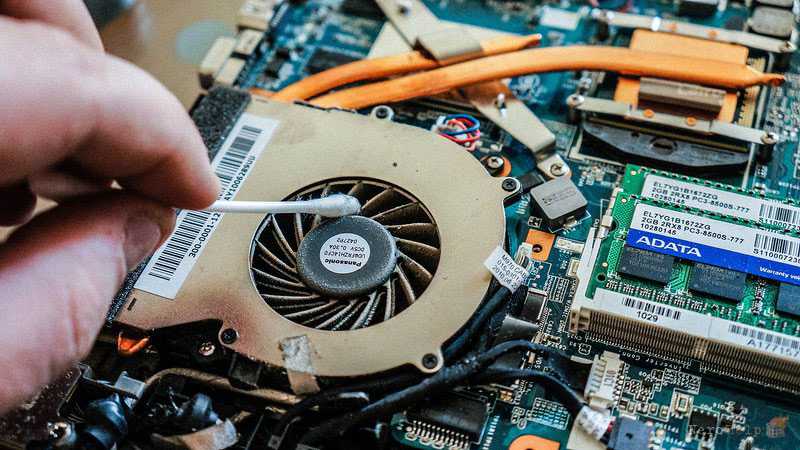

Сильно греется процессор на компьютере или ноутбуке. что делать?

АТХ 20 и 24 Контактный главный Разъем кабеля питания

UAZ 3303 Zhivchik Logbook Установка доп. блока предохранителей в Уаз 3303

24-контактный 12-вольтовый разъем питания ATX может быть подключен только в одном направление в слот материнской плате. Если вы внимательно посмотрите на изображение в верхней части этой страницы, вы увидите, что контакты имеют уникальную форму, которая соответствует только одному направлению на материнской плате. Исходный стандарт ATX поддерживал 20-контактный разъем с очень похожей распиновкой, что и 24-контактный разъем, но выводы 11, 12, 23 и 24 пропущен. Это означает, что более новый 24-контактный источник питания полезен для системных плат, требующих больше мощности. На современных материнских платах может стоять всего 2 типа разъёма 20-контактный основной разъем питания или 24-контактный основной разъем питания.

Многие источники питания поставляются с 20+4 контактными фишками, который совместим с 20 и 24-контактами слотов питания материнских плат. В 20+4 кабель питания состоит из двух частей: 20-контактной, и 4-контактной фишки. Если вы разъедините две части отдельно, тогда можно подключить 20-контактный разъем, а если вы соедините две фишки 20+4 кабеля питания вместе, то у вас получится 24-контактный кабель питания, который может быть подключен к 24-контактному слоту питания материнской платы.

Molex 4-Контактный периферийный разъем кабеля питания

Четырех контактный периферийный силовой кабель. Он был использован для флоппи-дисков и жестких дисков и до сих пор очень широко используется. Вам не придется беспокоиться об установке это разъема, его нельзя установить неправильна. Люди часто используют термин «4-контактный Molex кабель питания» или «4-контактный Molex» для обозначения.

SATA 15-Контактный кабель питания

SATA был введен, чтобы обновить интерфейс ATA (называемого также IDE) для более продвинутой конструкции. Интерфейс SATA включает как кабель для передачи данных и кабель питания. Силовой кабель заменяет старый 4-контактный периферийный кабель и добавляет поддержку для 3.3 вольт (если полностью реализованы).

8-Контактный EPS и +12 Вольт Разъем питания

Этот кабель изначально создавалась для рабочих станций для обеспечения 12 вольт многократного питания. Но так как времени прошло много процессоры требуют больше питания и 8-контактный кабель часто используется вместо 4-контактный 12 вольт кабель. Его часто называют «ЕРЅ12В» кабель.

4+4 Контактный EPS +12 Вольт Разъем питания

Материнские платы может быть с 4-контактный разъем или 8-контактный разъем 12 вольт. Многие источники питания оснащены 4+4-контактный 12 вольт кабель, который совместим с 4 и 8 контактами материки. А 4+4 кабель питания имеет два отдельных штыря 4 штук. Если вы соедините их вместе, 4+4 кабель питания, то у вас будет 8-контактный кабель питания, который может быть подключен к 8-контактный разъем. Если вы оставите две части отдельно, тогда вы можете подключить один из штекеров 4-контактный разъем материнской платы.

6-контактный разъем PCI Express (PCIe) силовой кабель Разъем

Этот кабель используется для предоставления дополнительных 12 вольт питания для PCI Express карты расширения. Этот разъем может обеспечить до 75 Вт питания PCI Express.

8-контактный разъем PCI Express (PCIe) силовой кабель разъем

Спецификации PCI Express версии 2.0 выпущена в январе 2007 года добавлена 8 контактный PCI Express с кабелем питания. Это просто 8-контактный версия 6-Контактный PCI Express с кабелем питания. Оба используются в основном для обеспечения дополнительного питания видеокарты. Старший 6-контактный версия официально предоставляет не более 75 Вт (хотя неофициально это, как правило, может дать значительно больше), а новый 8-контактный вариант обеспечивает максимум 150 Вт.

6+2(8) пин PCI Express (PCIe) силовой кабель разъем

Некоторые видеокарты имеют 6-контактный PCI Express с разъемами питания и другие 8-Контактный разъемы PCI Express. Многие источники питания поставляются с 6+2 PCI Экспресс силовой кабель, который совместим с обоими типами видеокарт. В 6+2 PCI Express силовой кабель состоит из двух частей: 6-контактный, а 2-штекерн. Если вы сложите вместе эти две части, то у вас будет полноценный 8-контактный PCI-Express разъем. Но если вы разделите разъём на две части, то вы можете подключить только 6-контактный.

Разъемы RCA

RCA-коннектор постепенно входит в список исчезающих видов, его все чаще и чаще заменяют разъемом типа HDMI. Но поскольку разъемы RCA известны с 1940-х годов, их широкое распространение и долгое применение привели к тому, что их часто выбирают для использования в системах домашнего кинотеатра. И никто не знает, когда они вымрут окончательно и вымрут ли вообще. Разъемы RCA могут передавать сигнал один из четырех типов – компонентное видео, композитное видео, стереозвук и звуковой сигнал S/PDIF.

Выглядит знакомо? Кабели RCA используются уже более 50 лет,

и все еще широко распространены в системах домашнего кинотеатра

Кабель для подключения IDE устройств

Контакт Вход/Выход Сигнал Значение
1 Выход Reset Сброс
2 GND Корпус
3 Вход/Выход HD7 Линия данных 7
4 Вход/Выход HD8 Линия данных 8
5 Вход/Выход HD6 Линия данных 6
6 Вход/Выход HD9 Линия данных 9
7 Вход/Выход HD5 Линия данных 5
8 Вход/Выход HD10 Линия данных 10
9 Вход/Выход HD4 Линия данных 4
10 Вход/Выход HD11 Линия данных 11
11 Вход/Выход HD3 Линия данных 3
12 Вход/Выход HD12 Линия данных 12
13 Вход/Выход HD2 Линия данных 2
14 Вход/Выход HD13 Линия данных 13
15 Вход/Выход HD1 Линия данных 1
16 Вход/Выход HD14 Линия данных 14
17 Вход/Выход HD0 Линия данных 0
18 Вход/Выход HD15 Линия данных 15
19 GND Корпус
20 KEY Ключ разъема (отсутствует)
21 Reserved Зарезервировано
22 GND Корпус
23 Выход IOW Строб чтения
24 GND Корпус
25 Выход IOR Строб записи
26 GND Корпус
27 Вход IOCHRDY Готовность канала ввода/вывода
28 Выход ALE Строб адреса
29 Reserved Зарезервировано
30 GND Корпус
31 Вход IRQ14 Запрос на прерывание
32 Вход HIO16 Признак обращения к 16-разрядному порту
33 Выход HA1 Линия адреса 1
34 Вход/Выход Reserved Зарезервировано
35 Выход HA0 Линия адреса 0
36 Выход HA2 Линия адреса 2
37 Выход CS0 Выбор диска 1
38 Выход CS1 Выбор диска 2
39

Обязательно загляните сюда:

  • Android 5.0 — Грядет обновление популярной платформы.Android 5.0 Ближе к концу (конец октября 2013) года Google, возможно, выпустит крупное обновление фирменной мобильной платформы Android, она получит индекс 5.0, а значит, обновленный
  • Корпуса — общие сведения.Корпуса — общие сведения Если театр начинается с вешалки, то компьютер — уж точно с корпуса (корпуса системного блока). Он в значительной степени определяет внешний вид компьютера как
  • Поздравления с днем святого валентина. Как праздновать?Как праздновать День святого Валентина Когда новогодние праздники уже давно стали воспоминанием, а зима и не думает заканчиваться, нет ничего приятнее, чем согреться в объятиях любимого
  • WordPress 3.5.1. Очередное обновление.WordPress 3.5.1 И вот вышло очередное обновление популярного блогового движка WordPress. Разработчиками wordpress было решено несколько проблем с безопасностью и исправлено 37
  • Распиновка разъемов сотовых телефонов.Разъемы сотовых телефонов Ниже представлена картинка с распиновкой многих разъемов для сотовых
  • Распайка разъема COM25.Разъем COM25 Ниже для вас представлена распиновка разъема com25.

Компьютер не включается

Вероятно, это проблема № 1, с которой сталкиваются многие из нас. Чтобы понять эту проблему, вы можете сравнить ее с нашим человеческим телом.

Когда мы болеем, у нас часто поднимается температура. Это механизм организма для борьбы с инфекцией. Точно так же, когда компьютер сталкивается с какой-либо проблемой, он обычно не включается, пока вы не исправите это.

Существуют сотни причин, по которым ПК не загружается. Проблемы могут варьироваться от сбоя питания до заражения вирусом. Обычно, следуя инструкциям, приведенным ниже, ваш компьютер должен запускаться.

Решения:

1. Проверьте блок питания

Если это ноутбук , потеря энергии может произойти из-за полностью разряженной батареи. Итак, первое, что нужно сделать, это подключить его и оставить заряжаться на несколько часов. Если это не сработает, это может означать, что зарядное устройство неисправно, поэтому, если вы можете попробовать другое зарядное устройство. Если у зарядного устройства есть индикатор питания, проверьте, загорается ли он при подключении.
Если ваш ПК является настольным компьютером и не запускается, убедитесь, что это не штепсельная розетка по ошибке, подключив его к другой розетке. Если это не сработает, возможно, произошел сбой блока питания вашего компьютера.

2. Убедитесь, что монитор или дисплей работает

Если вы видите, что на вашем ПК есть питание, потому что вентиляторы запускаются или загораются индикаторы питания, но больше ничего не происходит, есть пара возможных неисправностей.

Если у вас есть настольный ПК, подключенный к внешнему монитору, это может быть неисправный дисплей. Проверьте подключение питания монитора и убедитесь, что он правильно подключен к компьютеру. Попробуйте отключить его и снова подключить. Если это не помогает, попробуйте подключить другой монитор, если это возможно. Таким образом, вы сможете либо определить причину ошибки монитора, либо исключить ее.

Если у вас есть ноутбук или вы исключили внешний дисплей, возможно, ваш компьютер находится в спящем режиме и у него возникают проблемы с пробуждением. Чтобы проверить это, выключите его полностью и перезапустите с холода. Для этого нажмите и удерживайте кнопку питания в течение 5 секунд, а затем нажмите ее еще раз, чтобы запустить компьютер.

3. Устраните проблемы с внешним оборудованием

Если ни один из вышеперечисленных шагов не сработает, виновником могут быть периферийные устройства. Это может произойти либо из-за проблем с электричеством, либо из-за внешних аппаратных сбоев.

После этого попробуйте перезапустить систему еще раз, чтобы увидеть, работает она или нет. Если это не так, переходите к следующему заключительному шагу.

4. Переустановите систему

Если ни один из шагов не работает, последнее, что вам нужно сделать, это переустановить Windows. Потому что до этого момента вы можете быть уверены, что это проблема программного, а не аппаратного обеспечения.

Поскольку вы не можете включить компьютер, нет доступа к вашему файлу. Тем не менее, есть способы для резервного копирования ваших файлов с жесткого диска. Чистая установка поможет восстановить все до нормального состояния, если ваша система заражена или повреждена.

Anti-spark разъёмы[править]

Весьма часто при подключении LiPo-батарей с количеством банок от 3S происходит .

С этим можно бороться с помощью специальных противо-искровых разъёмов. Такой разъём состоит из двух изолированных частей, соединённых между собой сопротивлением. В процессе соединения сначала начинает течь небольшой ток через сопротивление, заряжая ёмкости контроллеров моторов. А затем, когда разъём входит на всю длину, сопротивление исключается (шунтируется) из цепи и разъём работает как обычный.

Примеры готовых изделий:

Anti-spark разъёмы можно изготовить и самостоятельно, зная принцип его работы. Или использовать две пары разъёмов: силовые, и небольшие, содержащие в цепи сопротивление и подключаемые в первую очередь.

Какие ошибки синего экрана смерти существуют

Мы перечислим все системные ошибки Windows 10 или Windows 7 и 8. Они также могут встречаться в операционной системе Виста.

1. Код ошибки: 0x00000001: APC_INDEX_MISMATCH. Это внутренний сбой одного из ядер. Может возникнуть из-за несоответствия KeEnterCricticalRegion и KeLeaveCriticalRegion в системе файлов. Также причиной ее появление становится слишком большое число повторных вызовов системы. Это одна из наиболее распространенных проблем.

2. Ошибка 0x0000000A: IRQL_NOT_LESS_OR_EQUAL. Означает, что пользователь (или система), пыталась затронуть внутреннюю память на процессоре, из-за чего система и сбилась. Обычно возникает в том случае, если драйвер устройства использует неправильный адрес. Параметрами ошибки является адрес обращения драйвера, тип операции — операция чтения осуществлялась системой, или операция записи, а также адрес инструкции, которая обнаружила неправильный адрес драйвера. В 9 случаях из 10 возникает из-за установки нелицензионных драйверов Виндоус.

3. 0x00000005: INVALID_PROCESS_ATTACH_ATTEMPT — ошибка свидетельствует об отсутствии доступа к серверу и невозможности запуска операционной системы.

4. 0x0000000D: MUTEX_LEVEL_NUMBER_VIOLATION. Ошибка показывает, что точки взаимодействия получают доступ к системе вне правильной очереди. Найти, какие точки взаимодействия стали причиной сбоя можно с помощью файла заголовков NTOSEXEXLEVELS.H.

5. Очень распространенная ошибка — 0x00000012: TRAP_CAUSE_UNKNOWN. Она показывает, что в системе произошел сбой, но причина не определена. Чтобы выяснить причину и исправить работу компьютера, необходимо отследить, при каких условиях возникла данная ошибка.

6. 0x0000001E: KMODE_EXCEPTION_NOT_HANDLED, также распространенная ошибка. В этом случае обычно появление стоп-экрана вызвано поломанным или исключенным драйвером

Нужно обращать внимание и на тип самого драйвера, и на путь доступа к нему. Эта ошибка не несет особой опасности устройству если она не повторяется слишком часто

В противном случае необходимо будет провести диагностику системы. Иногда причиной ошибки является кэширование процессора и если она возникла повторно, необходимо связаться с производителями этой детали и получить консультацию у них.

7. 0x00000023: FAT_FILE_SYSTEM — указывает на повреждение файловой системы FAT16 или FAT32. Проблема может быть в нарушении работы диска, или с Interrupt Request Packet пакетом.

8. 0x00000020: KERNEL_APC_PENDING_DURING_EXIT. Возникает при повреждении или отключении АРС счетчика. Диагностировать причину легко: если АРС счетчик показывает значение выше 0, то причина именно в нем. Причиной сбоя в работе счетчика может быть неправильная настройка драйверов, которая вызвала неравное количество перезапусков файловых систем.

9. 0x00000024: NTFS_FILE_SYSTEM — ошибка указывает на проблему с чтением определенного драйвера, чтения или записи. Также причиной может служить неправильная работа программного обеспечения, чрезмерная активность антивируса или перегрузка дисков.

10. Ошибка 0x0000002A: INCONSISTENT_IRP указывает на несоответствие состояний IRP. Иногда IRP, который уже выполнил загрузку, система принимает как ожидающий загрузки и наоборот. Из-за этого появляется синий экран.

11. 0x0000002B: PANIC_STACK_SWITCH — ошибка показывает, что область стека ядра переполнена. Обычно причиной является либо ошибка в ядре, либо большой вес драйвера.

12. 0x0000002E: DATA_BUS_ERROR — ошибка памяти системы, возникает когда драйвер обращается к источнику памяти, который уже не существует.

13. 0x00000031: PHASE0_INITIALIZATION_FAILED — появляется в случае, когда система не прошла инициализацию на ранней стадии. Информации этот код практически не дает, поэтому требуется дополнительная диагностика системы.

14. Ошибка с кодом 0x00000025: NPFS_FILE_SYSTEM свидетельствует о том, что память компьютера переполнена и устройство не может нормально работать. В этом случае необходимо увеличить память на жестком диске.

15. Еще один часто встречающийся вариант: 0x00000026: CDFS_FILE_SYSTEM. Показывает, что повреждена файловая система компьютера, есть битые сектора или новый драйвер не совместим с системой. Чтобы исправить ошибку, нужно провести диагностику устройства, ликвидировать битые сектора и добавить объем оперативной памяти.

Это основные ошибки, вызывающие синий экран смерти.

Перечислять все виды сбоев не нужно, так как разобраться в коде обычному пользователю очень сложно и решить проблему самостоятельно ему не удастся.

2016 год

LGA 3647 (Socket P) — это разъём для процессоров компании Intel. Разъём имеет 3647 подпружиненных контактов для соприкосновения с контактными площадками процессора. Для крепления процессора вместо обычного держателя с захватом и рычага используются направляющие и винты.

Применяется с процессорами Xeon Phi «Knights Landing», Xeon Phi «Knights Mill» и Skylake-EX/SP.

Разъём поддерживает: 6-канальный контроллер памяти, энергонезависимую память 3D XPoint, шину Intel Ultra Path Interconnect (UPI), в качестве замены QPI. Некоторые процессоры для этого разъема могут иметь также внутренний коннектор коммуникационной сети Omni-Path с пропускной способностью 100 Гбит/с.

Выходной ток

В нашем примере это 6, 32 Ампера.

Этот параметр, написанный на источниках питания говорит о том, какой ток способен выдать тот или иной адаптер.

А поскольку это штатный блок от ноутбука, то он косвенно, так же сообщает нам, какой ток может потреблять данное устройство.

Краткий вывод! Когда подбираем новый адаптер питания важно, чтобы ток который он выдаёт, был не меньше того значения, которое было в старом адаптере. Иначе устройство начнёт «Голодать» от нехватки, или вообще не станет работать, а адаптер не способный выдавать нужный ток, будет работать в режиме перегрузки и быстро выйдет из строя

Поэтому, адаптер должен выдавать достаточный для устройства ток, но можно и несколько больший, это вполне допустимо. Скажем, если в нашем примере, найти адаптер с параметрами 19 Вольт и выдаваемым током 8 Ампер, то это будет норм!

Иначе устройство начнёт «Голодать» от нехватки, или вообще не станет работать, а адаптер не способный выдавать нужный ток, будет работать в режиме перегрузки и быстро выйдет из строя. Поэтому, адаптер должен выдавать достаточный для устройства ток, но можно и несколько больший, это вполне допустимо. Скажем, если в нашем примере, найти адаптер с параметрами 19 Вольт и выдаваемым током 8 Ампер, то это будет норм!

Устройство возьмёт столько тока, сколько ему нужно, главное что бы адаптер был способен его дать.

А можно ли взять новый адаптер — Мощный, с сильно завышенным током по отношению к потребителю?

Скажем так — Можно ли к устройству, которому для работы достаточен ток 1 Ампер, подключить блок питания способный выдать 10 Ампер? (Разумеется с соблюдением полярности и нужного напряжения)

Ответ: Можно! Устройство возьмёт нужный ему 1 Ампер

Но здесь и перебор с током запредельный делать не желательно, потому как, случись в вашем устройстве поломка, а оно не будет иметь предохранителя, то гореть оно будет «синим пламенем» Так как мощному блоку питания будет по барабану, что там у вас происходит, он будет делать своё дело!

Кабель для подключения дисководов

Жилы с 10 по 16 перекручены — необходимо для идентификации дисковода.

Нечетные контакты — корпус.

Вход/Выход Сигнал Значение
2 Вход High/normal density Высокая/нормативная плотность записи
4 Вход Unused Спецификация производителя
6 Вход Unused Спецификация производителя
8 Выход Index Идентификация индексного отверстия
10 Вход Motor Enable 0 Двигатель дисковода A: включен
12 Вход Drive Select 1 Активизация привода B:
14 Вход Drive Select 0 Активизация привода A:
16 Вход Motor Enable 1 Двигатель дисковода B: включен
18 Вход Direction Select Указание направления для головки
20 Вход Step Импульс для движения головки
22 Вход Write Data Запись данных
24 Вход Write Gate Сигнал для перезаписи данных
26 Выход Track 00 Головка стоит на нулевой дорожке
28 Выход Write Protect Наличие защиты диска от записи
30 Выход Read Data Чтение данных
32 Вход Side Select Доступ на первую или вторую сторону
34 Выход Drive Status Готовность привода

Шумный жесткий диск

Жесткие диски обычно почти бесшумны, но некоторые из них издают приглушенный звук щелчка, когда к ним обращаются или выключают – это совершенно нормально.

С другой стороны, если вы начинаете слышать шумы только изредка или шумы, которые вы никогда не слышали раньше – например, щелчки, скрип, вибрации или визг – ваш жесткий диск может выйти из строя.

Решения:

1. Убедитесь, что звук идет с жесткого диска

Обычно, когда мы слышим звук от наших компьютеров, это звук жесткого диска. Поэтому, когда звук вдруг становится громче, мы предполагаем, что он с жесткого диска.

Чтобы проверить это, вы можете просто отключить кабель питания и данных от жесткого диска и перезагрузить систему. Если вы все еще слышите звук, проблема не в жестком диске.

2. Запустите диагностическое программное обеспечение

Если вы уверены, что звук исходит от самого жесткого диска, вы можете запустить бесплатное программное обеспечение для диагностики оборудования, которое уже доступно на многих компьютерах или доступно в Интернете.

3. Замените жесткий диск

Если диагностическое программное обеспечение дает сбой, это просто означает, что существует проблема, связанная с аппаратным обеспечением привода. Если в этом случае вы ничего не можете сделать, кроме как заменить его.

Не забудьте сделать резервную копию ваших файлов перед заменой.

Видео на YouTube канале «Этот компьютер»

Подписаться на канал

Пред.

1

34

Далее

Какие типы кулеров совместимым с LGA 1700? Насколько всё плохо с совместимостью?

Как TDP влияет на производительность?

Мутант инженерник Intel QTJ1. I9 9900k за 11 тыс. рублей.

Майнинг на CPU и возвращение RTX 2060 | InfoCAST #050

Сколько зарабатывают на реферальных ссылках? Показываю что вы купили на 11.11

Intel i7 7700k спустя 5 лет. Всё ещё тащит?

DDR5 | Что нового в стандарте памяти?

Я слежу за вами через AliExpress!

Борьба за каждую копейку. Как производители делают такие дешёвые корпуса?

Дефицит XBox холодильников, Android приложения в Windows 11, Intel Alder Lake | InfoCAST #049

Гибридные настольники от Intel. Производительность и сроки выхода. Ручные XMP профили в DDR5

Двухкаскадное охлаждение — ФРЕОНКА и ПЕЛЬТЬЕ: 2 в 1

Пред.

1

34

Далее

Какой тип процессорных сокетов существует?

За прошедшие годы появилось и исчезло много типов процессорных разъемов. На данный момент актуальными являются только три: LGA, PGA и BGA.

LGA и PGA

LGA и PGA можно понимать как противоположности. «Массив сетки земли» (LGA) состоит из гнезда с выводами, на которые вы устанавливаете процессор. PGA («массив решеток»), напротив, размещает контакты на процессоре, который затем вставляется в гнездо с соответствующим образом расположенными отверстиями.

В современную компьютерную эпоху процессоры Intel используют сокеты LGA, а процессоры AMD — PGA. Однако есть и заметные исключения из этого правила. Например, чудовищный AMD Threadripper использует Socket TR4 (сокращение от Threadripper 4) — сокет LGA. TR4 — это только второй сокет LGA от AMD. Ранее процессоры Intel, такие как Pentium, Pentium 2 и Pentium 3, использовали разъем PGA.

BGA

Существует также гнездо BGA, которое обозначает «решетчатую решетку». Технология BGA постоянно подключает процессор к материнской плате во время производства, делая невозможным обновление. Разъем BGA и материнская плата потенциально могут стоить дешевле, но эквивалентов между потребительскими продуктами BGA и LGA и PGA очень мало.

Кроме того, BGA технически не является сокетом, потому что это постоянная функция материнской платы. (Вы можете легко заменить процессор LGA или PGA.) Разъемы BGA по-прежнему заслуживают упоминания, поскольку они выполняют ту же функцию.

Несколько лет назад ходили слухи, что Intel собирается отключить сокет LGA. Сокеты Intel LGA будут постепенно сокращаться после процессоров Intel Haswell 4- го поколения. Такого не было, и Intel до сих пор разрабатывает процессоры для сокетов LGA.

Тем не менее, с увеличением аппаратного обеспечения системы на кристалле (Intel), Intel расширила использование своего гнезда BGA. Аналогичным образом, ARM, Broadcom, Qualcomm, Nvidia и другие производители SoC сильно зависят от BGA.

Что такое сокет процессора?

Ваше гнездо процессора похоже на легкое гнездо. Розетка делает вашу лампочку частью электрической сети, давая лампочке ту мощность, которая ей необходима для работы. Ваше гнездо ЦП превращает процессор в часть вашего компьютера, обеспечивая питание и предоставляя возможность ЦП взаимодействовать с остальным оборудованием вашей системы.

Современные компьютеры размещают сокет процессора на материнской плате. (Вот краткое руководство по всем деталям на материнской плате деталям материнской деталям материнской .) В прошлом существовали и другие конфигурации сокетов ЦП, в том числе процессоры со слотовым креплением, которые вы вставляете, как современная карта PCI. Сегодня, однако, вы помещаете свой процессор в гнездо на материнской плате и защищаете его, используя какую-то защелку.

Разъемам для процессоров уже несколько десятилетий Знаменитый первый процессор Intel, Intel 386, использовал 132-контактный разъем PGA (я сейчас объясню эту аббревиатуру). В оригинальном процессоре Intel Pentium использовался Socket 4, а затем Socket 5.

Сокеты процессора не являются вездесущими. Различия между разъемами ЦП, разработанными Intel и AMD, связаны с различиями в конфигурации выводов ЦП между двумя производителями процессоров.

Выводы

Собственно, выход из строя ИМС ШИМ-контроллера VRM, выход из строя транзисторов преобразователя или вздутие (и как следствие потеря ёмкости) электролитических конденсаторов («бочек») в цепях питания VRM – это чаще всего встречающийся отказ материнских плат. Проявляется в виде того, что плата не стартует, не подавая признаков жизни или же стартует и выключается.

Применяемые в большинстве системных плат алюминиевые электролитические конденсаторы емкостью 1200 мкФ, 16 В или 1500 мкФ, 6,3 и 10 В обладают рядом недостатков, один из которых это высыхание по истечении времени. Следствием этого является потеря ими емкости, выход компонента из строя, появление аппаратных ошибок в цепях. Риск увеличивается при использовании подобных конденсаторов в тяжелых температурных условиях, например, в корпусе системного блока компьютера температура может доходить до 50-60° С.

Танталовые конденсаторы обладают большей надежностью, чем электролитические (нет эффекта высыхания), они более компактны и имеют меньшее значение параметра ESR, увеличивающее эффективность их применения в цепях фильтрации источников питания.

В последнее время вместо часто вздувающихся электролитических конденсаторов именитые производители плат стали использовать твердотельные конденсаторы

В схемах питания новой платы ASUS M3A79-T DELUXE на чипсете AMD 790FX используются высококачественные детали, в частности, транзисторы с низким сопротивлением в открытом состоянии (RDS(on)) для уменьшения потерь при переключении и снижения тепловыделения, дроссели с ферритовыми сердечниками, и, что очень важно, твердотельные полимерные конденсаторы от ведущих японских производителей (гарантийный срок службы модуля VRM – 5000 часов). Благодаря применению таких компонентов достигается максимальная эффективность энергопотребления, низкое тепловыделение и высокая стабильность работы системы

Это позволяет получить высокие результаты разгона и увеличить срок эксплуатации оборудования.

Твердотельные конденсаторы на плате MSI 880GMA-E45

Такие же элементы используются например в материнской плате Gigabyte GA-P35T на чипсете P35. Правда, и твердотельные конденсаторы взрываются, как правильно, в следствие повышенного напряжения или просто некачественных элементов (да, такое тоже встречается!):

Взорвавшиеся конденсаторы

VRM на обычных электролитических конденсаторах имеет MTBF всего около 3000 часов.

По возможности необходимо выбирать те материнские платы, которые используются 4-фазный импульсный регулятор. В цепях фильтра VRM предпочтительно должны стоять твердотельные, а не алюминиевые электролитические конденсаторы, дроссели должны иметь ферритовый сердечник. Кроме того, на грамотно спроектированной плате, конденсаторы фильтра не должны стоять вплотную к кулеру процессора и к дросселям, чтобы не происходило их перегрева.

В идеальном варианте, необходимо выбирать те платы, которые имеют отдельный независимый регулятор напряжения для CPU, памяти и шины видеокарты. В этом случае, вы сможете отдельно регулировать напряжение на каждом из компонентов, не вызывая роста напряжения на других!
