Материнская плата компьютера

ATX connector pinout

Pin Name Color Description
1 3.3V Orange +3.3 VDC
2 3.3V Orange +3.3 VDC
3 COM Black Ground
4 5V Red +5 VDC
5 COM Black Ground
6 5V Red +5 VDC
7 COM Black Ground
8 PWR_OK Gray Power Ok is a status signal generated by the power supply to notify the computer that the DC operating voltages are within the ranges required for proper computer operation (+5 VDC when power is Ok)
9 5VSB Purple 5 VDC Standby Voltage (max 10mA) 500mA or more typical
10 12V Yellow +12 VDC (may sometimes have a colored stripe to indicate which rail it»s on)
11 3.3V Orange +3.3 VDC
12 -12V Blue -12 VDC
13 COM Black Ground
14 /PS_ON Green Power Supply On (active low). Short this pin to GND to switch power supply ON, disconnect from GND to switch OFF.
15 COM Black Ground
16 COM Black Ground
17 COM Black Ground
18 -5V White -5 VDC (2002 v1.2 made optional, 2004 v2.01 removed from specification)
19 5V Red +5 VDC
20 5V Red +5 VDC

/PS_ON activated by pressing and releasing the power button while the power supply is in standby mode. Activating /PS_ON turns on the power supply.

In several power supply units pin-12 may be Brown (not Blue), pin-18 may be Blue (not White), and pin-8 may be White (not Gray). In addition, some PSU violate color coding of wires.

Pin 9 (standby) supply 5V even when PSU is turned off. Pin 14 goes from 0 to 3.7 when PSU switch is turned on.

Shorting pin 14 (/PS_ON) to GND (COM) causes power supply to switch ON and PWR_OK to change to +5V.

2.x, должен обеспечивать выходные напряжения ±5, ±12, +3,3 Вольт , а также +5 Вольт дежурного режима (англ. standby

).

  • Основными силовыми цепями являются напряжения +3,3, +5 и +12 В. Причем, чем выше напряжение, тем большая мощность передается по данным цепям. Отрицательные напряжения питания (−5 и −12 В) допускают небольшие токи и в современных материнских платах в настоящее время практически не используются. Напряжение −5 В использовался только интерфейсом ISA материнских плат . Для обеспечения −5 В постоянного тока в ATX и ATX12V версии до 1.2 использовался контакт 20 и белый провод. Это напряжение (а также контакт и провод) не является обязательным уже в версии 1.2 и полностью отсутствует в версиях 1.3 и старше.
  • Напряжение −12 В необходимо лишь для полной реализации стандарта последовательного интерфейса RS-232 с использованием микросхем без встроенного инвертора и умножителя напряжения, поэтому также часто отсутствует.

Напряжения ±5, ±12, +3,3 В дежурного режима используются материнской платой. Для жёстких дисков , оптических приводов , вентиляторов используются только напряжения +5 и +12 В.
Современные электронные компоненты используют напряжение питания не выше +5 Вольт. Наиболее мощные потребители энергии, такие как видеокарта , центральный процессор , северный мост подключаются через размещенные на материнской плате или на видеокарте вторичные преобразователи с питанием от цепей как +5 В так и +12 В.
Напряжение +12 В используется для питания наиболее мощных потребителей. Разделение питающих напряжений на 12 и 5 В целесообразно как для снижения токов по печатным проводникам плат, так и для снижения потерь энергии на выходных выпрямительных диодах блока питания.
Напряжение +3,3 В в блоке питания формируется из напряжения +5 В, а потому существует ограничение суммарной потребляемой мощности по ±5 и +3,3 В.

В большинстве случаев используется импульсный блок питания , выполненный по полумостовой (двухтактной) схеме . Блоки питания с накапливающими энергию трансформаторами (обратноходовая схема) естественно ограничены по мощности габаритами трансформатора и потому применяется значительно реже.

Распиновка проводов кулера 2 pin

Простейший кулер с двумя проводами. Наиболее частая цветность: чёрный и красный. Чёрный — рабочий «минус» платы, красный — питание 12 В.

Здесь катушки создают магнитной поле, которое заставляет ротор крутиться внутри магнитного поля, создаваемого магнитом, а датчик Холла оценивает вращение (положение) ротора.

Снижение числа оборотов кулера

Во время монтажа также решается задача регулировки количества оборотов в единицу времени. При обычном подключении к блоку питания через интерфейс Molex или другое аналогичное устройство всегда будет работать на максимальных скоростях. Эффективно, но шумно. Поэтому иногда кулеры и присоединяют к напряжению в 7 В.

Существует альтернативный способ уменьшить скорость вращения. Для этого в цепь требуется добавить один-два элемента, обеспечивающих дополнительное сопротивление, кремниевые диоды или резисторы. Не забываем об изоляции стыков.

В плане простоты и гибкости настройки лучше всего подключать кулер не к БП, а разъёмам на материнской плате: CPU_FAN, PWR_FAN, SYS_FAN, CHA_FAN. В таком случае станет доступна регулировка при помощи специального софта.

Добавление дополнительного вентилятора поможет немного снизить температуру внутри системного блока, что пригодится, например, при оверклокинге. А правильный редизайн корпуса сделает компьютер более мощным на вид.

Мы рады, что смогли помочь Вам в решении проблемы.

Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Это интересно: Как рассчитать освещенность на входе в многоквартирный дом — раскрываем все нюансы

Почему два разъема не объединены в один?

Теперь, когда мы знаем, что делает каждый из двух разъемов, питающих материнскую плату, неизбежно возникает вопрос: если разъем ATX уже подает +12 В, зачем нам EPS?

Ответ на этот вопрос заключается в том, как работает блок питания, а также в том, как работают материнская плата и процессор; блок питания преобразует переменный ток, который достигает его, в постоянный ток 12 В, а затем внутренне преобразует это напряжение обратно на шинах 5 и 3.3 В, которые являются теми, которые подают — среди других — на разъем ATX. Цель всех этих преобразований — обеспечить материнскую плату напряжением, наиболее близким к необходимому, чтобы преобразование напряжения материнской платы потребовало минимальных усилий.

Таким образом, если, например, материнской плате требуется 1.35 В для обслуживания оперативной памяти, она будет использовать + 3.3V рейка поскольку он самый близкий, но когда мы говорим, например, о портах USB, тогда он будет использовать шину +5 В без необходимости что-либо преобразовывать. По возможности это еще больше сбивает с толку, потому что, если процессоры работают в диапазонах, которые едва превышают 1 вольт текущего напряжения, почему тогда они выдают 12 В?

Ответ прост: поля и контроль. Материнские платы и особенно высококачественные материнские платы, ориентированные на оверклокинг, имеют сложную схему преобразования и фильтрации. VRM (модуль регулятора напряжения) для точной настройки напряжения, подаваемого на процессор. Поскольку работа и скорость процессора зависят от напряжения, процессор подается на ближайшие тысячные (иногда даже десятитысячные), чего не может гарантировать преобразователь напряжения в самом блоке питания, так как он обеспечивает питание более грубым и не очень тонким способом.

Все это, безусловно, имеет для вас большой смысл и оправдывает тот факт, что используются разные кабели, поскольку они проходят через разные цепи, но зачем тогда использовать 12 В, если вы можете использовать шину + 3.3 В? Ответ — по полям. Процессор, несмотря на то, что он работает с напряжением около одного вольта, на самом деле работает с довольно высокой силой тока (Ампер), которая вызывает потребление. По этой причине предоставляется шина +12 В, что является максимальным значением, которое может дать стандартный блок питания ПК, так что у VRM на плате есть все возможности для выделения ресурсов процессору.

Таким образом, было решено использовать два разных кабеля от источника питания для обслуживания материнской платы, чтобы оставить один исключительно для точной настройки, необходимой процессорам. Их действительно можно было бы объединить в один разъем, если бы они захотели, но это было бы практически похоже на создание 32-контактный Разъем (24 + 8) для простого соединения всех контактов, необходимых для работы, не больше и не меньше.

Подключение индикаторов и кнопок питания

Компьютерный корпус имеет кнопки для управления питания которые подключаются к материнской плате, и светодиоды для обозначения деятельности материнской платы. Вы должны подключить эти кнопки и индикаторы к материнской плате с помощью проводов из передней части корпуса показанные на рисунке №1, в разъеме на материнской плате (рис. №2). Надпись на материнской плате возле разъема панели показывает место подключения каждого провода и полярность каждого из них однако надписи с обозначениями присутствуют не всегда на материнской плате.

Найдите в компьютерном корпусе разъемы передней панели (см. рис. 1). Далее находим разъём на материнской плате обычно он находится внизу материнской платы, и подписан надписью PANEL1 или JFP1, он может быть в разном исполнении(см. рис. 2.0, 2.1).

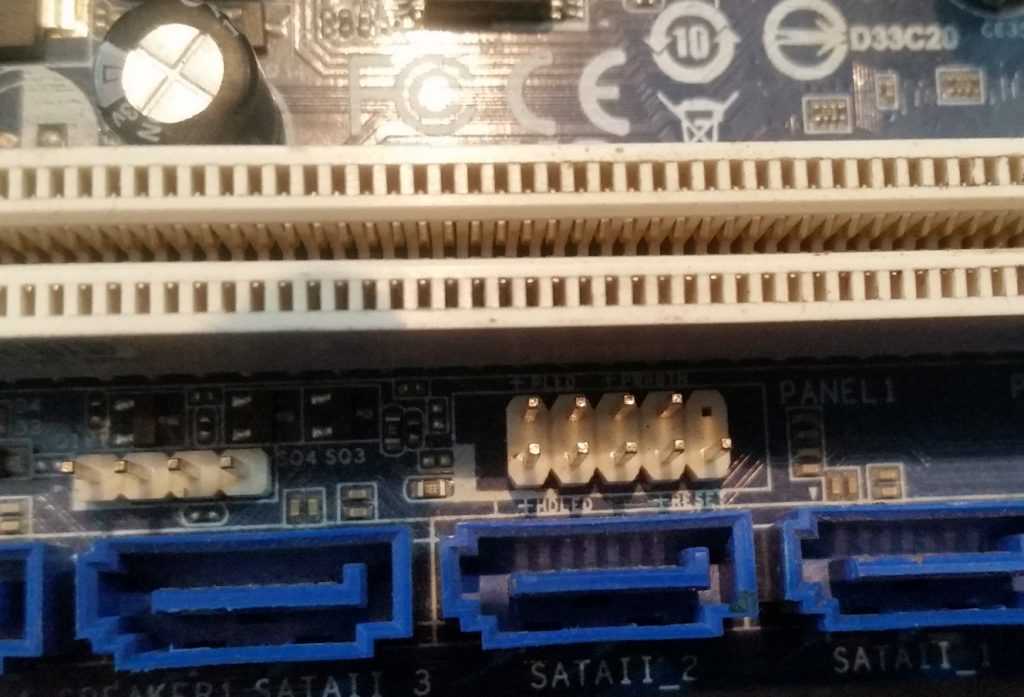

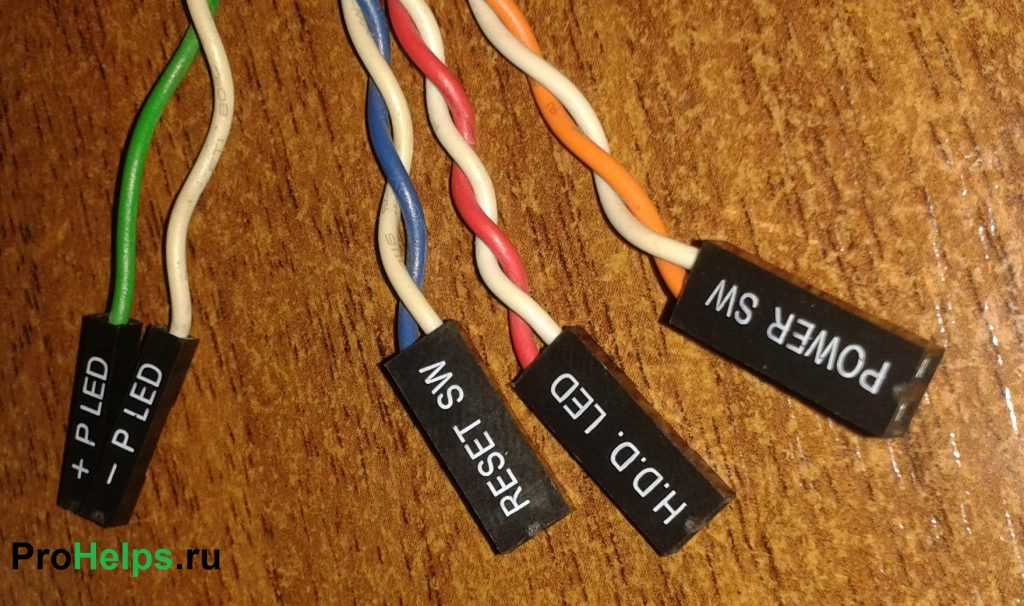

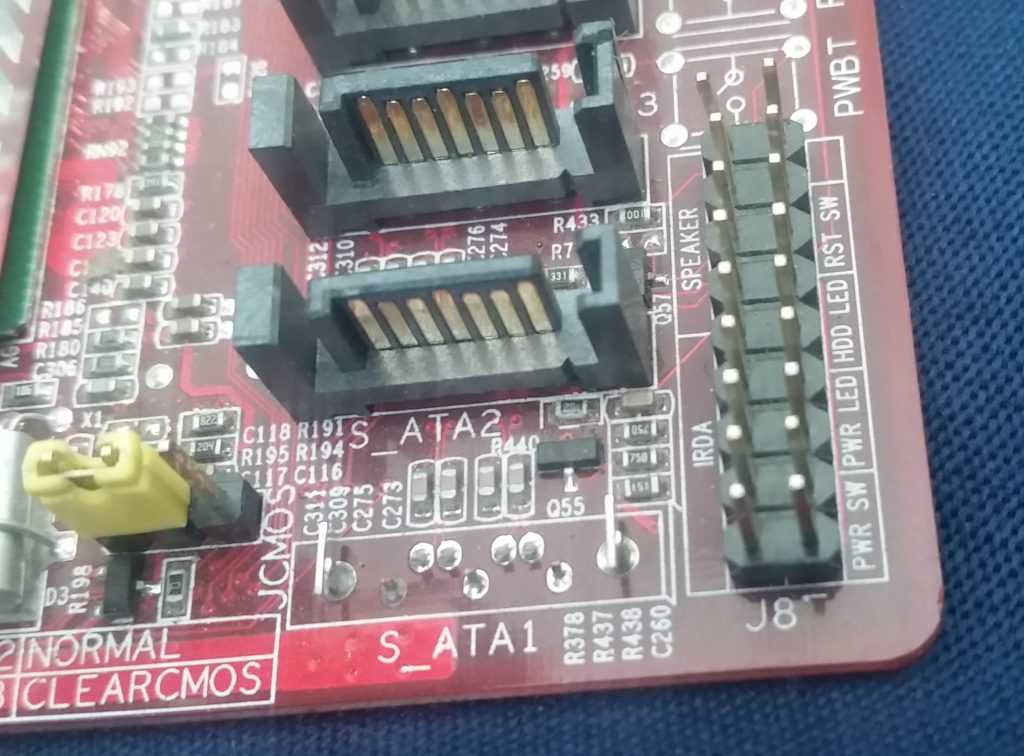

Рис. №1. Разъемы передней панели. Рис № 2.0. Разъем передней панели на материнской плате. Рис № 2.1. Разъем передней панели на материнской плате.

Группа системных кабелей, показанных на картинке №1 имеют два провода, которые имеют цветовую маркировку. Черный или белый провод это земля (GND), а провода других цветов(красный, синий, зелёный, оранжевый) это питание. Подключение осуществляется с лева на право, при подключении Все плюсовые контакты всегда будут находиться слева кроме кнопки reset, однако полярность кнопок неважна так как кнопки при нажатии замыкают контакты.

Просто установите эти провода к разъему с тем же именем на материнской плате соблюдая полярность светодиодов.

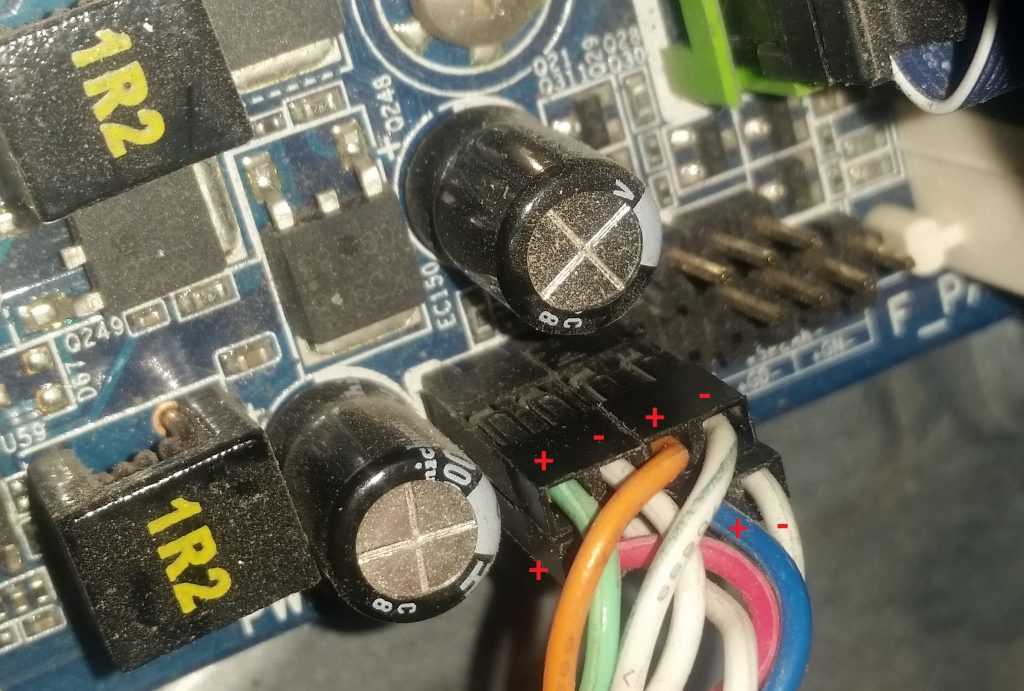

Рис № 2.2. Полярность проводов передней панели.

Ниже перечислены возможные сокращенные имена для них, которые будут записаны на самих соединителях.

PWR-SW, PW SW, PW = Кнопка питания (Power Switch)(не требуется полярность). Элемент управления кнопка питания, которая позволяет включать и выключать компьютер.

PWR-LED, P-LED, MSG = Светодиод питания (Power LED)(требуется полярность). Индикатор показывает когда компьютер включен или находится в режиме ожидания.

RES-SW, R-SW, RES = Переключатель сброса (Reset Switch) (не требуется полярность). Кнопка сброса для перезагрузки компьютера.

HDD-LED, HD = Светодиодный индикатор жесткого диска (Hard Disk Drive LED)(требуется полярность). Этот индикатор мигает при записи и чтении информации с жесткого диска.

SPK, SPKR, SPEAK = Внутренний динамик (Speaker)(требуется полярность), используемый для озвучивания звуковых сигналов, которые вы слышите от компьютера при загрузке.

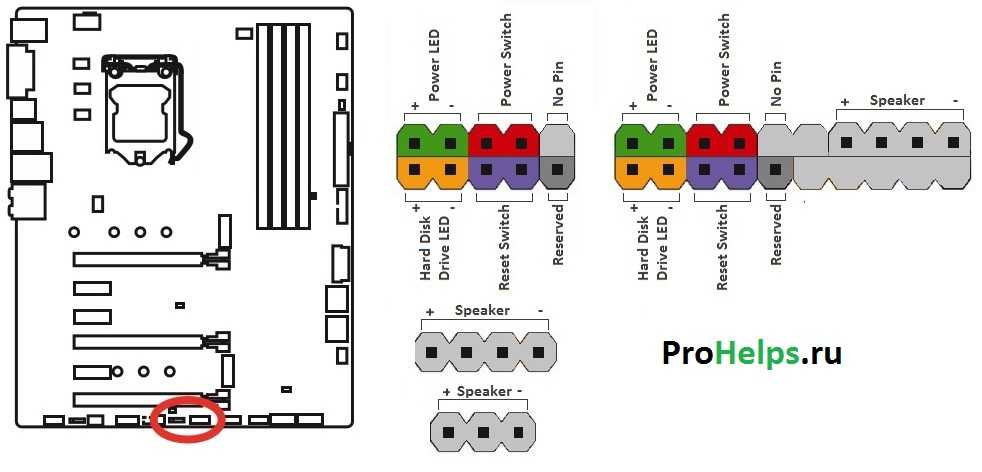

Рис № 3. Распиновка контактов передней панели на материнской плате

Распиновка

Все блоки питания используют коннекторы, которые по-прежнему подают стандартное напряжение в 12, 5 и 3,3 вольта. Обязательно должны быть дополнительные разъемы для процессора, видеокарты, коннектор Molex для подключения дополнительных элементов и SATA для накопителей. Давайте подробнее рассмотрим распиновку каждого элемента.

Для материнской платы

Для подключения используется 20-пиновый коннектор, который является основным. Цветовая маркировка проводов широко используется в этой индустрии для упрощения взаимодействия с материнской платой. Существует и буквенная маркировка, но ее можно увидеть только в документации. Для стандартного АТХ распиновка будет выглядеть следующим образом:
Стоит заметить, что GND — это земля, а контакты 8, 13 и 16 являются сигналами управления.

Обратите внимание! Для запуска блока питания без ПК нужно замкнуть 15 и 16 контакты.

Коннектор Molex

Это универсальный 4-pin разъем, который можно использовать для подключения видеокарты, вентилятора или любого другого дополнительного оборудования. Его универсальность заключается в наличии самых востребованных напряжений на контактах. Ниже представлена таблица с распиновкой.

Коннектор типа SATA

Жесткие диски и оптические приводы используют SATA для подключения и передачи информации. Данный коннектор состоит из 15-пинового разъема и 5 проводов, которые к нему подключаются. Распиновка выглядит таким образом:

Обратите внимание! Иногда на новых SATA разъемы используют 4 провода для подключения и 1 отдельный для подачи питания.

Для видеокарт

Для обычных видеокарт достаточно питания от материнской платы, а вот мощные игровые нуждаются в «дополнительной энергии», ведь стандартного питания им не хватает для полноценной работы. В связи с этим сейчас все БП имеют разъем 8 или 6 пин, питающий вашу «графику». Распиновку можно увидеть на картинке ниже.

Дополнительное питание

Не удивительно, что для полноценного использования компьютера вам может понадобиться дополнительное питание какого-либо элемента. Комплектующие ПК потребляют огромное количество энергии , ведь производительность современных компьютеров просто невероятная.

Одним из таких элементов является центральный процессор. Для подключения используется 4 либо 8-пиновый разъем. Выбор зависит от потребляемой мощности. Распиновка выглядит следующим образом:

  • 4 пин: 1-2 – черные GND, 3-4 – жёлтые 12V.
  • 8 пин: 1-4 – черные GND, 5-8 – жёлтые 12V.

Обратите внимание! 8-пиновый коннектор может состоять из двух 4-пиновых.

Большой популярностью пользуется подключение дополнительного охлаждения. Для таких целей используют FAN-коннекторы с разъемами 4 пин. Они отличаются маркировкой для разных типов плат и выглядят следующим образом:

  • 4 pin FAN (1 вариант): 1 – чёрный GND, 2 – жёлтый +12V, 3 – зелёный сигнал тахометра, 4 – синий PWM (или ШИМ);
  • 4 pin FAN (2 вариант): 1 – чёрный GND, 2 – красный +12V, 3 – жёлтый сигнал тахометра, 4 – синий PWM (или ШИМ);
  • 3 pin FAN: 1 – чёрный GND, 2 – красный +12V, 3 – жёлтый сигнал тахометра.

Как видно по схеме, 3-пиновый разъем не имеет ШИМ-контакта. Соответственно с его помощью не получится регулировать количество оборотов вентилятора.

Проверка работоспособности цепей питания на материнской плате

Если схема включения материнской платы исправна, в микросхему CMOS залит правильный BIOS, а компьютер не включается, нужно проверять питающие напряжения на материнской плате, а именно:

  • напряжения +5 и +12 вольт от блока питания;
  • проверить на отсутствие коротких замыканий полевые транзисторы фаз питания;

Проверка MOSFET-ов производится путем выполнения четырех шагов, заключающихся в:

  • мультиметр в режиме измерения сопротивлений, производится замыкание щупа «+» на исток (Source), минусового щупа прибора — на затвор (Gate). Так производится перевод полевого транзистора в закрытое состояние;
  • мультиметр в режиме прозвонки: соединяется щуп «+» с истоком, «-» со стоком (drain), прямое падение напряжения Vf (forward voltage) должно быть в пределах 0.3-0.6 вольт;
  • мультиметр в режиме измерения сопротивлений:

«+» соединить со стоком, «-» — с истоком, должно быть бесконечное сопротивление;

«+» соединить со стоком, «-» — с затвором, должно быть бесконечное сопротивление;

«+» соединить с истоком, «-» — с затвором, должно быть бесконечное сопротивление;

мультиметр в режиме измерения сопротивлений:

«+» соединить с затвором (гейт), «-» — с истоком (сорс), таким образом полевой транзистор переходит в открытое состояние;

«+» соединить со стоком, «-» — с истоком, должно быть малое сопротивление в пределах 0-10 Ом.

Иллюстрация шагов по проверке MOSFET-ов с помощью омметра:

  • уровень сигнала идентификации напряжения (Voltage Identification, VID) на ШИМ-контроллере не должен быть высоким;
  • уровень сигнала EN/FS на ШИМ-контроллере не должен быть равен нулю.

Неисправности цепей питания процессора (No Vcore или debug-код 00), как правило, выявляются следующими способами:

  • проводится визуальная проверка с целью поиска поврежденных, сбитых, сгоревших электронных элементов;
  • проверяются силовые MOSFET-ы, отсутствие коротких замыканий;
  • проверяются уровни VID на ШИМ-контроллере;
  • проверяется резистор в цепи обратной связи (feedback);
  • измеряется вольтаж на полевых транзисторах верхнего (Ugate) и нижнего (Lgate) плеча фаз питания.

Далее в качестве справочной информации приводится алгоритм поиска неисправностей на материнских платах от компании ASUS.

Алгоритм работы по выявлению неисправностей материнской платы, разработанный фирмой ASUS (первая часть):

Алгоритм работы по выявлению неисправностей материнской платы, разработанный фирмой ASUS (вторая часть):

Алгоритм работы по выявлению неисправностей материнской платы, разработанный фирмой ASUS (третья часть):

Кабель для подключения IDE устройств

Контакт Вход/Выход Сигнал Значение
1 Выход Reset Сброс
2 GND Корпус
3 Вход/Выход HD7 Линия данных 7
4 Вход/Выход HD8 Линия данных 8
5 Вход/Выход HD6 Линия данных 6
6 Вход/Выход HD9 Линия данных 9
7 Вход/Выход HD5 Линия данных 5
8 Вход/Выход HD10 Линия данных 10
9 Вход/Выход HD4 Линия данных 4
10 Вход/Выход HD11 Линия данных 11
11 Вход/Выход HD3 Линия данных 3
12 Вход/Выход HD12 Линия данных 12
13 Вход/Выход HD2 Линия данных 2
14 Вход/Выход HD13 Линия данных 13
15 Вход/Выход HD1 Линия данных 1
16 Вход/Выход HD14 Линия данных 14
17 Вход/Выход HD0 Линия данных 0
18 Вход/Выход HD15 Линия данных 15
19 GND Корпус
20 KEY Ключ разъема (отсутствует)
21 Reserved Зарезервировано
22 GND Корпус
23 Выход IOW Строб чтения
24 GND Корпус
25 Выход IOR Строб записи
26 GND Корпус
27 Вход IOCHRDY Готовность канала ввода/вывода
28 Выход ALE Строб адреса
29 Reserved Зарезервировано
30 GND Корпус
31 Вход IRQ14 Запрос на прерывание
32 Вход HIO16 Признак обращения к 16-разрядному порту
33 Выход HA1 Линия адреса 1
34 Вход/Выход Reserved Зарезервировано
35 Выход HA0 Линия адреса 0
36 Выход HA2 Линия адреса 2
37 Выход CS0 Выбор диска 1
38 Выход CS1 Выбор диска 2
39

Обязательно загляните сюда:

  • Android 5.0 — Грядет обновление популярной платформы.Android 5.0 Ближе к концу (конец октября 2013) года Google, возможно, выпустит крупное обновление фирменной мобильной платформы Android, она получит индекс 5.0, а значит, обновленный
  • Корпуса — общие сведения.Корпуса — общие сведения Если театр начинается с вешалки, то компьютер — уж точно с корпуса (корпуса системного блока). Он в значительной степени определяет внешний вид компьютера как
  • Поздравления с днем святого валентина. Как праздновать?Как праздновать День святого Валентина Когда новогодние праздники уже давно стали воспоминанием, а зима и не думает заканчиваться, нет ничего приятнее, чем согреться в объятиях любимого
  • WordPress 3.5.1. Очередное обновление.WordPress 3.5.1 И вот вышло очередное обновление популярного блогового движка WordPress. Разработчиками wordpress было решено несколько проблем с безопасностью и исправлено 37
  • Распиновка разъемов сотовых телефонов.Разъемы сотовых телефонов Ниже представлена картинка с распиновкой многих разъемов для сотовых
  • Распайка разъема COM25.Разъем COM25 Ниже для вас представлена распиновка разъема com25.

АТХ 20 и 24 Контактный главный Разъем кабеля питания

UAZ 3303 Zhivchik Logbook Установка доп. блока предохранителей в Уаз 3303

24-контактный 12-вольтовый разъем питания ATX может быть подключен только в одном направление в слот материнской плате. Если вы внимательно посмотрите на изображение в верхней части этой страницы, вы увидите, что контакты имеют уникальную форму, которая соответствует только одному направлению на материнской плате. Исходный стандарт ATX поддерживал 20-контактный разъем с очень похожей распиновкой, что и 24-контактный разъем, но выводы 11, 12, 23 и 24 пропущен. Это означает, что более новый 24-контактный источник питания полезен для системных плат, требующих больше мощности. На современных материнских платах может стоять всего 2 типа разъёма 20-контактный основной разъем питания или 24-контактный основной разъем питания.

Многие источники питания поставляются с 20+4 контактными фишками, который совместим с 20 и 24-контактами слотов питания материнских плат. В 20+4 кабель питания состоит из двух частей: 20-контактной, и 4-контактной фишки. Если вы разъедините две части отдельно, тогда можно подключить 20-контактный разъем, а если вы соедините две фишки 20+4 кабеля питания вместе, то у вас получится 24-контактный кабель питания, который может быть подключен к 24-контактному слоту питания материнской платы.

Molex 4-Контактный периферийный разъем кабеля питания

Четырех контактный периферийный силовой кабель. Он был использован для флоппи-дисков и жестких дисков и до сих пор очень широко используется. Вам не придется беспокоиться об установке это разъема, его нельзя установить неправильна. Люди часто используют термин «4-контактный Molex кабель питания» или «4-контактный Molex» для обозначения.

SATA 15-Контактный кабель питания

SATA был введен, чтобы обновить интерфейс ATA (называемого также IDE) для более продвинутой конструкции. Интерфейс SATA включает как кабель для передачи данных и кабель питания. Силовой кабель заменяет старый 4-контактный периферийный кабель и добавляет поддержку для 3.3 вольт (если полностью реализованы).

8-Контактный EPS и +12 Вольт Разъем питания

Этот кабель изначально создавалась для рабочих станций для обеспечения 12 вольт многократного питания. Но так как времени прошло много процессоры требуют больше питания и 8-контактный кабель часто используется вместо 4-контактный 12 вольт кабель. Его часто называют «ЕРЅ12В» кабель.

4+4 Контактный EPS +12 Вольт Разъем питания

Материнские платы может быть с 4-контактный разъем или 8-контактный разъем 12 вольт. Многие источники питания оснащены 4+4-контактный 12 вольт кабель, который совместим с 4 и 8 контактами материки. А 4+4 кабель питания имеет два отдельных штыря 4 штук. Если вы соедините их вместе, 4+4 кабель питания, то у вас будет 8-контактный кабель питания, который может быть подключен к 8-контактный разъем. Если вы оставите две части отдельно, тогда вы можете подключить один из штекеров 4-контактный разъем материнской платы.

6-контактный разъем PCI Express (PCIe) силовой кабель Разъем

Этот кабель используется для предоставления дополнительных 12 вольт питания для PCI Express карты расширения. Этот разъем может обеспечить до 75 Вт питания PCI Express.

8-контактный разъем PCI Express (PCIe) силовой кабель разъем

Спецификации PCI Express версии 2.0 выпущена в январе 2007 года добавлена 8 контактный PCI Express с кабелем питания. Это просто 8-контактный версия 6-Контактный PCI Express с кабелем питания. Оба используются в основном для обеспечения дополнительного питания видеокарты. Старший 6-контактный версия официально предоставляет не более 75 Вт (хотя неофициально это, как правило, может дать значительно больше), а новый 8-контактный вариант обеспечивает максимум 150 Вт.

6+2(8) пин PCI Express (PCIe) силовой кабель разъем

Некоторые видеокарты имеют 6-контактный PCI Express с разъемами питания и другие 8-Контактный разъемы PCI Express. Многие источники питания поставляются с 6+2 PCI Экспресс силовой кабель, который совместим с обоими типами видеокарт. В 6+2 PCI Express силовой кабель состоит из двух частей: 6-контактный, а 2-штекерн. Если вы сложите вместе эти две части, то у вас будет полноценный 8-контактный PCI-Express разъем. Но если вы разделите разъём на две части, то вы можете подключить только 6-контактный.

На что еще обратить внимание при выборе блока питания для компьютера?

Также при выборе блока питания для персонального компьютера имейте в виду, что современные комплектующие работают с БП стандарта питания ATX 12V версии 2.х, а это означает, что если поставить старый блок питания в новый компьютер, то он работать не будет.

Наличие модуля PFC будет дополнительным плюсом к параметрам современного блока питания. PFC (Power Factor Correction) позволяет корректировать коэффициент мощности и тем самым защищает комплектующие от скачков напряжения в электросети. Он бывает пассивным или активным. Активный используется для мощных блоков, для средних и слабых будет достаточно пассивного.

Не последним параметром является количество и размер вентиляторов на блоке питания. Как правило это 1 большой вентилятор (120х120, 135х135 или 140х140 мм) снизу, но на мощных блоках может также иметься небольшой вентилятор (80х80 или 100х100 мм) на задней панели для дополнительного отвода теплого воздуха из корпуса. Чем больше вентилятор, тем меньше он будет создавать шума при работе. Модели без него или с одним маленьким лучше не приобретать.

Как узнать, какой блок питания на компьютере — схема устройства разъемов и распиновки

Чтобы узнать, какой блок питания нужен вашему компьютеру, нужно знать его устройство, а главное распиновку и назначения разъемов кабелей. Прежде всего привожу схему:

и еще одну

Основным и самым большим разъемом является питание материнской платы. В зависимости от ее модели, плата питается разными типами коннекторов с различным количеством контактов. Как правило, современные платы имеют разъем 24pin. Однако более старые могут иметь 20-пиновый разъем, соответственно чаще всего блоки питания имеют вилку с разделенными 20+4 pin, чтобы иметь возможность подключать как старые, так и новые модели. Если же эта вилка на БП сделана монолитно, то подключить к старой плате c его уже не получится, так как у него другая распиновка от блока питания компьютера.

Стоит также обратить внимания на распиновку провода для питания процессора. Мощные современные процессоры часто имеют 8-ми пиновый разъем питания. На БП же может иметься как разделенный 8ми контактный (4+4, как на рисунке ниже), так и только 4-pin для более старых плат. В этом нет ничего страшного, если вы подключаете стары БП к новой плате, то для большинства повседневных задач на не самом мощном процессоре хватит и такого небольшого разъема, поэтому его можно смело цеплять к восьмипиновому на системной плате.

Для работы с современными комлектующими желательно иметь побольше разъемов питания SATA, а также Molex для подключения более старых жестких дисков и приводов, работающих с системной платой через шину IDE.

Для подключения видеокарт используется специальный разъем питания PCI-E, имеющий обычно 6+2 пин для старых карт с 6 контактами для старых и 8 для новых. На мощных современных видюхах требуется 2 коннектора по 8 контактов, поэтому при установке двух таких карт — понадобится аж 8 подобных вилок.

При нехватке какого-либо типа разъемов можно использовать многочисленные переходники.

Выходной ток

В нашем примере это 6, 32 Ампера.

Этот параметр, написанный на источниках питания говорит о том, какой ток способен выдать тот или иной адаптер.

А поскольку это штатный блок от ноутбука, то он косвенно, так же сообщает нам, какой ток может потреблять данное устройство.

Краткий вывод! Когда подбираем новый адаптер питания важно, чтобы ток который он выдаёт, был не меньше того значения, которое было в старом адаптере. Иначе устройство начнёт «Голодать» от нехватки, или вообще не станет работать, а адаптер не способный выдавать нужный ток, будет работать в режиме перегрузки и быстро выйдет из строя

Поэтому, адаптер должен выдавать достаточный для устройства ток, но можно и несколько больший, это вполне допустимо. Скажем, если в нашем примере, найти адаптер с параметрами 19 Вольт и выдаваемым током 8 Ампер, то это будет норм!

Иначе устройство начнёт «Голодать» от нехватки, или вообще не станет работать, а адаптер не способный выдавать нужный ток, будет работать в режиме перегрузки и быстро выйдет из строя. Поэтому, адаптер должен выдавать достаточный для устройства ток, но можно и несколько больший, это вполне допустимо. Скажем, если в нашем примере, найти адаптер с параметрами 19 Вольт и выдаваемым током 8 Ампер, то это будет норм!

Устройство возьмёт столько тока, сколько ему нужно, главное что бы адаптер был способен его дать.

А можно ли взять новый адаптер — Мощный, с сильно завышенным током по отношению к потребителю?

Скажем так — Можно ли к устройству, которому для работы достаточен ток 1 Ампер, подключить блок питания способный выдать 10 Ампер? (Разумеется с соблюдением полярности и нужного напряжения)

Ответ: Можно! Устройство возьмёт нужный ему 1 Ампер

Но здесь и перебор с током запредельный делать не желательно, потому как, случись в вашем устройстве поломка, а оно не будет иметь предохранителя, то гореть оно будет «синим пламенем» Так как мощному блоку питания будет по барабану, что там у вас происходит, он будет делать своё дело!

На задней стенке системного блока

На задней части системного блока расположено множество разъемов, некоторые из которых полностью дублируют те, что расположены спереди. Их количество может быть абсолютно разным, опять же, все зависит от модели материнской платы.

PS/2

На сегодняшний день этот разъем считается устаревшим, однако на многих материнках он до сих пор присутствует и неплохо себя чувствует, так сказать. Используется для подключения мыши или клавиатуры. Примечательно, что существуют переходники с USB на PS/2.

COM порт

На современных материнских платах встретить разъем COM практически невозможно. Ранее, он использовался для подключения всяких принтеров и других периферийных устройств, которые сейчас уже подключаются по USB. У COM порта есть аналог — LPT, который еще менее распространен, он имеет продолговатую форму и окрашен в розовый цвет.

USB порты

Как правило, если спереди этих разъемов 4 штуки, то сзади — их как минимум не меньше. Опять же, все сделано для того, чтобы вы могли подключить одновременно как можно больше устройств к своему компьютеру. И если передние порты обычно заняты всякого рода флешками, то к задним чаще подключают «долгоиграющие» устройства, то есть которые вы не будете постоянно присоединять\отсоединять. Ну, например, это может быть клавиатура с мышью, а также принтеры, сканеры.

Есть две основных разновидности этих портов:

  1. USB 2.0
  2. USB 3.0

Конечно же, третья версия — предпочтительнее по причине более высокой пропускной способности, такой порт даже помечается другим цветом — синим.

Сеть и интернет

За сеть и за интернет отвечает один единственный разъем — «Ethernet», который еще иногда называют «RJ 45». Если присмотреться, то можно заметить, что на этом разъеме есть маленькие «окошки» — это индикаторы работы сети, когда идет передача данных они сигнализируют об этом. Если индикаторы не горят, скорее всего коннектор перестал работать и его необходимо переобжать (с помощью специальной обжимки).

Видео

Любой монитор соединяется с компьютером (материнской платой) с помощью видео разъемов, которые как раз располагаются сзади. Их разновидностей довольно много, про каждый рассказывать здесь будет не совсем уместно, тем более, что на сайте уже имеется отдельная статья про видео разъемы. По моему мнению, самыми востребованными видео портами можно назвать только три из них:

  • аналоговый порт VGA
  • цифровой DVI
  • цифровой HDMI

Остальные — не столь популярны и встречаются редко.

Аудио

Обычно — три или шесть входов для подключения нескольких колонок и микрофона. На платах бюджетного сегмента количество аудио разъемов обычно не превышает трех, но при этом, весь необходимый функционал присутствует, а это:

  1. Красный — для микрофона;
  2. Зеленый — для колонок;
  3. Голубой — для подключения внешних источников, типа телевизора, плеера или радио.

Если на вашей материнской плате шесть аудио выходов, то знайте, что остальные три используются для подключения дополнительных колонок и сабвуфера.

Основные порты системной платы и их распиновка

Присутствующие на «материнках» контакты можно разделить на несколько групп: разъёмы питания, подключения внешних карт, периферийных устройств, и кулеров, а также контакты передней панели. Рассмотрим их по порядку.

Питание

Электричество на материнскую плату подается через блок питания, который подключается через специальный разъём. В современных типах системных плат их есть два типа: 20 pin и 24 pin. Выглядят они вот так.
В некоторых случаях к каждому из основных контактов добавляются еще четыре, для совместимости блоков с разными системными платами.
Первый вариант — более старый, его сейчас можно найти на материнских платах выпуска середины 2000-ых годов. Второй на сегодняшний день является актуальным, и применяется почти повсеместно. Распиновка данного разъёма выглядит так.
К слову, замыканием контактов PS-ON и COM можно проверить работоспособность блока питания.

Периферия и внешние устройства

К разъёмам для периферии и внешних устройств относятся контакты для жесткого диска, порты для внешних карт (видео, аудио и сетевой), входы типов LPT и COM, а также USB и PS/2.

Жесткий диск
Основной используемый сейчас разъём для жесткого диска – SATA (Serial ATA), однако на большинстве материнских плат присутствует также порт IDE. Основное отличие данных контактов заключается в скорости: первый ощутимо быстрее, однако второй выигрывает за счет совместимости. Коннекторы легко различить по внешнему виду — они выглядят так.

Распиновка каждого из указанных портов само собой отличается. Вот так выглядит распиновка IDE.

А вот так SATA.

Кроме данных вариантов, в некоторых случаях для подключения периферии может использоваться вход типа SCSI, однако на домашних компьютерах это большая редкость. К тому же большинство современных приводов оптических и магнитных дисков также используют данные типы разъёмов. О том, как правильно их подключать, мы поговорим в другой раз.

Внешние карты
На сегодняшний день главным разъёмом для подключения внешних карточек является PCI-E. К данному порту подходят звуковые платы, GPU, сетевые карты, а также диагностические POST-card. Распиновка данного разъёма выглядит вот так.

Периферийные слоты
Старейшими портами для подключаемых извне устройств являются LPT и COM (иначе последовательный и параллельный порты). Оба типа считаются уже устаревшими, однако все еще применяются, например, для подключения старого оборудования, заменить которое на современный аналог не представляется возможным. Распиновка данных коннекторов выглядит так.
Клавиатуры и мыши подключаются к портам типа PS/2. Этот стандарт также считается устаревшим, и массово заменяется на более актуальный USB, однако ПС/2 предоставляет больше возможностей для подключения управляющих устройств без участия операционной системы, потому еще в ходу

Схема контактов данного порта выглядит так.
Обратите внимание, что входы для клавиатуры и мыши строго разграничены!

Представителем еще одного типа разъёмов является FireWire, он же IEEE 1394. Этот тип контакта является своего рода предтечей Universal Series Bus и используется для подключения некоторых специфических мультимедиа-устройств вроде видеокамер или DVD-плееров. На современных материнских платах он встречается редко, однако на всякий случай мы покажем вам его распиновку.

USB на сегодня является самым удобным и популярным разъёмом для подключения периферийных устройств, начиная от флешек и заканчивая внешними цифро-аналоговыми преобразователями. Как правило, на материнской плате присутствует от 2 до 4 портов такого типа с возможностью увеличения их количества путем подключения передней панели (о ней ниже). Доминирующим типом ЮСБ сейчас является тип А 2.0, однако постепенно производители переходят на стандарт 3.0, схема контактов которого отличается от предыдущей версии.

Передняя панель
Особняком стоят контакты для подключения передней панели: вывода на лицевую часть системного блока некоторых портов (например, линейного выхода или 3,5 mini-jack). Процедура подключения и распиновка контактов уже рассмотрена на нашем сайте.

Урок: Подключаем к материнской плате переднюю панель

Заключение

Мы с вами рассмотрели распиновку важнейших контактов на материнской плате. Подводя итоги, отметим, что изложенной в статье информации достаточно для рядового пользователя.

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Зов электронных книг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
